Sambungan kolom baja WF – Pernahkah Anda memperhatikan kerangka gedung tinggi atau pabrik yang menggunakan besi baja raksasa? Sebagai praktisi di dunia konstruksi, saya sering melihat orang hanya fokus pada ukuran bajanya saja, padahal ada satu bagian yang jauh lebih krusial yaitu sambungan.
Sambungan kolom baja WF adalah titik di mana kekuatan seluruh bangunan dipertaruhkan. Kalau sambungannya asal-asalan, mau pakai baja setebal apa pun, risikonya tetap besar.
Apa Itu Sambungan Kolom Baja WF?
Baja Wide Flange atau yang biasa kita sebut WF adalah primadona dalam dunia konstruksi karena kekuatannya menahan beban tekan dan tarik. Namun, karena keterbatasan panjang material saat keluar dari pabrik (biasanya 12 meter), kita sering kali harus menyambung dua batang baja untuk mencapai ketinggian yang diinginkan. Inilah yang kita sebut sebagai sambungan kolom.
Sambungan ini bukan sekadar menempelkan dua besi. Ia harus mampu mentransfer beban dari atas ke bawah secara sempurna. Tanpa perencanaan yang matang, sambungan bisa menjadi titik lemah yang memicu keruntuhan total. Dalam merancang sebuah struktur bangunan, detail sambungan adalah hal pertama yang saya periksa sebelum memulai pengerjaan di lapangan.
Mengapa Sambungan WF Begitu Vital?
Bayangkan sambungan ini seperti sendi pada tubuh manusia. Jika sendi Anda lemah, Anda tidak akan bisa berdiri tegak, apalagi memikul beban berat. Begitu juga dengan baja WF. Sambungan bertugas untuk menjaga integritas struktur agar tidak terjadi pergeseran atau puntiran yang tidak diinginkan.
Selain menahan beban vertikal dari atap atau lantai di atasnya, sambungan juga harus tahan terhadap beban lateral seperti angin kencang atau guncangan gempa. Itulah sebabnya, dalam membangun rumah atau gedung di wilayah rawan, kita wajib menerapkan konsep pondasi anti gempa yang terintegrasi dengan kolom yang tersambung kuat.
Jenis-Jenis Sambungan Kolom Baja WF yang Sering Digunakan
Secara umum, ada tiga metode utama yang sering saya gunakan di lapangan saat menangani proyek konstruksi baja. Masing-masing punya kelebihan dan kekurangan tergantung pada lokasi dan anggaran.
1. Sambungan Baut (Bolted Connection)
Ini adalah metode yang paling populer karena prosesnya cepat dan bersih. Kita menggunakan plat penyambung (splice plate) yang dilubangi sesuai posisi lubang pada baja WF, lalu dikencangkan dengan baut mutu tinggi (High Strength Bolt).
Kelebihan utama sambungan baut adalah kemudahan dalam kontrol kualitas. Saya hanya perlu memastikan baut terpasang dengan torsi yang tepat. Selain itu, jika terjadi kesalahan posisi, bongkar pasangnya jauh lebih mudah dibandingkan las.

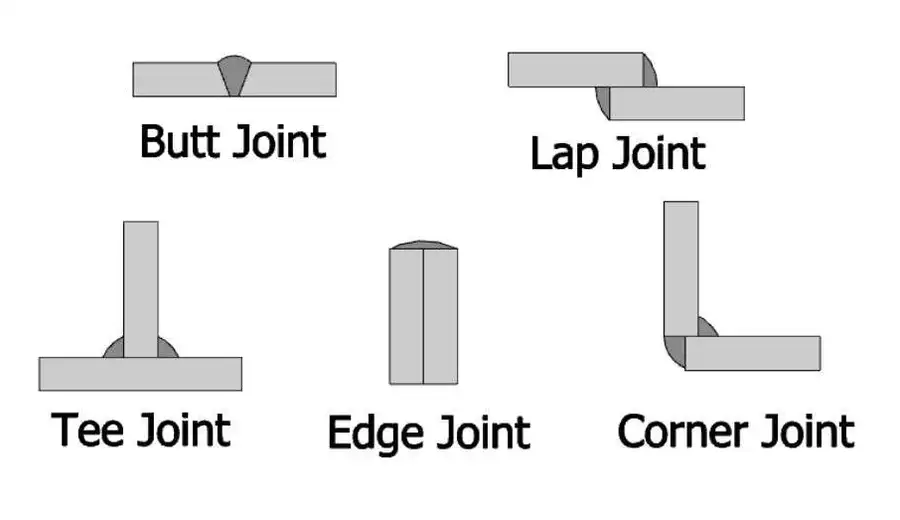

2. Sambungan Las (Welded Connection)
Sambungan las memberikan hasil yang sangat kaku dan estetis karena tidak ada tonjolan kepala baut. Biasanya digunakan untuk sambungan yang bersifat permanen dan membutuhkan kekuatan maksimal pada area yang sempit.
Namun, mengelas baja WF di ketinggian bukanlah pekerjaan mudah. Dibutuhkan welder bersertifikat dan cuaca yang mendukung. Jika pengelasan dilakukan saat hujan atau oleh tenaga amatir, bisa muncul keretakan mikro yang sangat berbahaya bagi keamanan bangunan.
3. Sambungan Kombinasi (Baut dan Las)
Terkadang, saya menerapkan sistem kombinasi. Bagian utama disambung dengan las di workshop (pabrikasi), lalu saat di lapangan tinggal menggunakan baut untuk menyatukan antar bagian (erection). Ini adalah cara paling efisien untuk mempercepat durasi proyek tanpa mengurangi kekuatan.
Komponen Penting dalam Sambungan Baja
Untuk membuat sambungan yang sempurna, tidak cukup hanya batang bajanya saja. Ada beberapa komponen pendukung yang wajib ada dan tidak boleh diskip.
Base Plate dan Stiffener
Base plate adalah plat baja tebal yang diletakkan di bagian paling bawah kolom untuk menyebarkan beban ke pondasi. Tanpa base plate, kolom baja bisa “menusuk” beton karena beban yang terlalu terkonsentrasi di satu titik. Di atas base plate, biasanya saya tambahkan stiffener (plat pengaku) untuk mencegah base plate melengkung saat menerima beban berat.
Dalam banyak kasus rumah tinggal, jenis pondasi yang digunakan harus disesuaikan dengan besar base plate ini. Jangan sampai pondasinya kuat, tapi sambungan anchor ke base platenya keropos.
End Plate
End plate adalah plat yang dilas di ujung batang baja WF. Fungsinya sebagai media untuk menaruh baut saat penyambungan antar kolom atau kolom ke balok. Ketebalan end plate ini sangat bervariasi, tergantung pada hasil perhitungan beban momen yang akan diterima.
Splice Plate
Jika Anda menyambung dua kolom WF secara vertikal, Anda membutuhkan splice plate di bagian web (tengah) dan flange (sayap). Plat ini berfungsi sebagai “jembatan” yang meneruskan gaya dari batang atas ke batang bawah. Pastikan jumlah baut pada splice plate sudah sesuai dengan hasil analisis teknis.
Teknik Penyambungan Kolom ke Kolom (Splice Connection)
Saat menyambung kolom secara vertikal, ada beberapa aturan main yang tidak boleh dilanggar. Salah satunya adalah posisi sambungan. Saya sangat menyarankan agar sambungan tidak diletakkan tepat di titik pertemuan lantai (joint), melainkan sekitar 1 meter di atas permukaan lantai.
Mengapa demikian? Karena pada titik pertemuan lantai, momen stres biasanya berada pada tingkat tertinggi. Dengan menggeser posisi sambungan sedikit ke atas, kita menempatkan sambungan di area yang lebih stabil secara struktural.
Prosesnya dimulai dengan memastikan ujung kedua baja WF benar-benar rata. Jika tidak rata, beban tidak akan terdistribusi secara merata di seluruh penampang baja. Setelah itu, splice plate dipasang dan dibaut secara bertahap hingga mencapai kekencangan maksimal.
Pentingnya Akurasi dalam Perhitungan Struktur
Banyak orang berpikir bahwa menambah jumlah baut atau mempertebal plat sambungan selalu lebih baik. Padahal, itu pemborosan. Sebaliknya, jika terlalu tipis, risikonya fatal. Inilah mengapa Anda memerlukan jasa desain struktur untuk menghitung kebutuhan material secara presisi.
Hitungan yang akurat akan memberi tahu kita berapa diameter baut yang dibutuhkan, berapa ketebalan platnya, dan di mana posisi lubang yang paling optimal. Hal ini juga membantu dalam efisiensi biaya sehingga anggaran Anda tidak bengkak tanpa alasan yang jelas.
Hubungan Antara Kolom Baja dan Pondasi
Struktur atas yang hebat tidak akan berarti apa-apa tanpa pondasi yang mumpuni. Kolom baja WF biasanya menyalurkan beban yang sangat besar ke titik-titik tertentu. Oleh karena itu, pemilihan pondasi sangat krusial.
Untuk bangunan menengah hingga besar, penggunaan tiang pancang sering menjadi pilihan utama agar beban bisa mencapai tanah keras. Namun, untuk bangunan yang lebih ringan, penggunaan pondasi beton bertulang tipe footplat sudah cukup memadai, asalkan sambungan anchor bolt-nya tertanam dengan kedalaman yang cukup.
Kadang ada juga yang masih menanyakan tentang penggunaan metode lama seperti apa itu aanstamping atau batu kosong. Untuk konstruksi baja berat, metode tradisional seperti itu biasanya hanya digunakan sebagai pendukung lantai kerja, bukan sebagai tumpuan utama kolom baja yang membutuhkan presisi tinggi.
Tantangan dalam Pemasangan Kolom Baja WF
Pekerjaan baja adalah pekerjaan yang sangat bergantung pada presisi. Beda 1 centimeter saja bisa membuat seluruh struktur menjadi miring atau baut tidak bisa masuk ke lubangnya. Berikut adalah beberapa tantangan yang sering saya temui:
-
Masalah Kelurusan (Plumbness): Kolom harus benar-benar tegak lurus. Saya selalu menggunakan alat ukur theodolite untuk memastikan setiap kolom terpasang sempurna sebelum baut dikencangkan secara permanen.
-
Kondisi Cuaca: Angin kencang saat proses pengangkatan baja (erection) sangat berbahaya. Kita harus tahu kapan harus berhenti bekerja demi keselamatan kru.
-
Kualitas Material: Tidak semua baja WF di pasaran punya kualitas yang sama. Pastikan menggunakan baja yang bersertifikat SNI agar integritas strukturnya terjamin.
Simak Juga : Harga konstruksi baja rumah 2 lantai
Kelebihan Menggunakan Baja WF untuk Konstruksi Modern
Kenapa sih sekarang banyak orang beralih ke baja WF daripada beton konvensional? Selain karena tampilannya yang industrial dan modern, baja WF menawarkan kecepatan pembangunan yang luar biasa. Jika Anda membangun struktur bangunan tinggi, penggunaan baja bisa memangkas waktu pengerjaan hingga 30-40%.
Selain itu, baja adalah material bangunan ramah lingkungan karena dapat didaur ulang 100% jika suatu saat bangunan dibongkar. Berbeda dengan beton yang hanya akan menjadi puing limbah konstruksi. Baja juga lebih ringan namun memiliki rasio kekuatan yang jauh lebih tinggi.
Tips Memilih Sambungan yang Tepat untuk Proyek Anda
Jika Anda sedang merencanakan pembangunan, pilihlah jenis sambungan berdasarkan fungsi bangunannya. Untuk gudang atau pabrik yang kemungkinan besar akan dikembangkan atau dipindahkan, sambungan baut adalah pilihan terbaik karena sistemnya yang knock-down.
Namun, jika Anda membangun hunian eksklusif dengan desain minimalis di mana kolom bajanya terekspos, sambungan las mungkin lebih cocok karena tampilannya yang mulus tanpa gangguan kepala baut. Tapi ingat, pastikan Anda menggunakan besi cor yang berkualitas pada bagian pedestal beton sebelum kolom baja WF dipasang di atasnya.
Kesalahan Umum yang Sering Terjadi
Sepanjang karir saya, saya sering menemukan kesalahan yang terlihat sepele tapi berdampak besar, seperti:
-
Diameter lubang baut terlalu besar: Ini mengakibatkan terjadinya slip pada sambungan.
-
Lupa memasang ring baut: Ring berfungsi untuk mendistribusikan tekanan baut agar tidak merusak plat.
-
Pengelasan di atas cat: Cat harus dikerok terlebih dahulu sebelum dilas, jika tidak, hasil las tidak akan menyatu sempurna (porositas).
-
Kurangnya jumlah baut: Menganggap 2 baut sudah cukup padahal perhitungannya butuh 4 baut.
Jangan biarkan kesalahan-kesalahan ini terjadi pada bangunan Anda. Selalu gunakan tenaga ahli dan pastikan ada pengawasan ketat selama proses instalasi berlangsung.
Kesimpulan
Menyambung kolom baja WF adalah seni sekaligus ilmu pasti. Setiap baut yang dikencangkan dan setiap inci las yang dibuat adalah penentu keamanan orang-orang di dalam bangunan tersebut. Dengan memahami jenis-jenis sambungan, komponen pendukung, dan teknik pemasangan yang benar, Anda sudah selangkah lebih maju dalam mewujudkan bangunan yang tidak hanya indah secara arsitektur, tapi juga tangguh secara struktur.
Selalu ingat bahwa investasi pada perencanaan struktur yang matang adalah cara terbaik untuk menghemat biaya perbaikan di masa depan. Jangan spekulasi dengan nyawa dan aset Anda.
Simak Juga : Cara membuat tangga beton
FAQ
1. Mana yang lebih kuat, sambungan baut atau las?
Keduanya sama-sama kuat jika dirancang dan dikerjakan sesuai standar teknis. Sambungan baut lebih unggul dalam hal fleksibilitas dan kontrol kualitas, sedangkan sambungan las lebih unggul dalam kekakuan struktur dan estetika. Pilihan tergantung pada kebutuhan spesifik desain bangunan Anda.
2. Apakah sambungan kolom WF boleh dilakukan di tengah-tengah tinggi lantai?
Sangat disarankan untuk tidak menyambung tepat di tengah tinggi lantai karena di titik tersebut beban tekuk biasanya paling besar. Posisi paling ideal adalah sekitar seperempat dari tinggi kolom atau minimal 1 meter di atas permukaan lantai beton.
3. Bagaimana cara mencegah karat pada sambungan baut?
Gunakan baut yang sudah melalui proses galvanis atau lakukan pengecatan dengan cat dasar anti karat (zinc chromate) setelah sambungan selesai dipasang. Area sambungan adalah titik paling rawan korosi karena adanya celah sempit antar plat.
4. Berapa ketebalan minimum plat untuk sambungan WF?
Tidak ada angka pasti karena harus dihitung berdasarkan beban. Namun, biasanya plat sambung tidak boleh lebih tipis dari bagian sayap (flange) baja WF yang disambung agar transfer bebannya maksimal dan tidak terjadi deformasi pada plat.
5. Apakah boleh menyambung dua baja WF dengan ukuran berbeda?
Bisa, namun ini memerlukan plat transisi khusus dan perhitungan yang lebih rumit. Sambungan ini biasanya terjadi pada perubahan beban antar lantai, misalnya kolom lantai 1 menggunakan WF 300 sedangkan lantai 2 menggunakan WF 250.
6. Apa risikonya jika baut sambungan tidak dikencangkan secara merata?
Beban akan bertumpu hanya pada satu atau dua baut saja (overstress). Hal ini bisa menyebabkan baut tersebut patah satu per satu (efek domino) yang akhirnya mengakibatkan kegagalan sambungan secara total.
7. Bolehkah mengelas baut yang sudah terpasang agar tidak lepas?
Sangat tidak disarankan. Panas dari las bisa mengubah sifat mekanis baja pada baut mutu tinggi dan membuatnya menjadi rapuh. Jika takut baut lepas karena getaran, gunakan baut ganda (double nut) atau cairan pengunci baut (threadlocker).
8. Apa itu “Snug Tight” dalam pemasangan baut baja?
Snug tight adalah tingkat kekencangan baut di mana plat-plat yang disambung sudah menempel rapat satu sama lain namun baut belum ditarik hingga tegangan maksimal. Ini adalah tahap awal sebelum dilakukan pengencangan akhir dengan kunci torsi.
9. Mengapa harus ada celah sedikit (gap) antara dua ujung baja yang disambung?
Biasanya diberikan celah sekitar 2-5 mm untuk memberikan ruang pemuaian dan memudahkan saat proses penyetelan posisi di lapangan agar tidak terjadi gesekan yang menghambat pemasangan plat sambung.
10. Apakah tukang bangunan biasa bisa mengerjakan sambungan baja WF?
Pekerjaan baja memerlukan keahlian khusus, terutama dalam hal membaca gambar teknik dan teknik pengelasan/pembautan standar struktur. Sebaiknya gunakan spesialis konstruksi baja agar hasilnya presisi dan aman secara teknis.
