Hitung Struktur Rumah 3 Lantai – Hitung struktur rumah 3 lantai bukan sekadar memperbesar kolom dan balok dari rumah dua lantai, tapi menghitung ulang cara seluruh beban bangunan turun ke tanah.
Di artikel ini aku, Min Dinasti Struktur, rangkum urutan kerjanya mulai dari data yang disiapkan, beban, dimensi, pondasi, sampai dokumen yang sebaiknya kamu terima dari konsultan.
Kenapa Perhitungan Struktur Rumah 3 Lantai Tidak Boleh Asal Tiru
Singkatnya, makin tinggi bangunan, makin besar beban yang menumpuk ke bawah dan makin besar pula pengaruh gempa. Karena itu gambar struktur rumah tiga lantai milik tetangga tidak bisa langsung dipakai di lahanmu.
Bedanya dengan Rumah 1 dan 2 Lantai
Pada rumah satu atau dua lantai, kolom dan pondasi umumnya menanggung beban yang jauh lebih ringan. Kamu bisa membandingkannya dengan hitungan untuk rumah dua lantai.
Di tiga lantai, tinggi total bangunan sudah cukup membuat goyangan akibat angin dan gempa ikut menentukan ukuran elemen struktur. Jadi hitungannya tidak bisa lagi mengandalkan kira-kira.
Beban Menumpuk dari Atap sampai Pondasi
Setiap lantai menambah berat pelat, balok, dinding, dan isi rumah, lalu semuanya dialirkan lewat kolom ke pondasi. Kolom lantai dasar pun menanggung akumulasi tiga lantai sekaligus, dan di titik inilah struktur bangunan bertingkat menuntut perhitungan yang lebih teliti.
Dari pengamatanku, kesalahan yang paling sering muncul adalah kolom bawah dibuat sama kecilnya dengan kolom lantai atas demi keseragaman gambar.
Fungsi Rumah Ikut Menentukan Hitungan
Rumah tinggal biasa, rumah kos, dan rumah toko punya beban hidup yang berbeda, sehingga hasil hitungannya pun tidak sama. Sampaikan fungsi ruang yang kamu rencanakan sejak awal, termasuk kemungkinan dipakai untuk usaha di kemudian hari.
Bentang dan Tinggi Lantai Juga Berpengaruh
Bentang balok yang panjang membuat balok dan pelat butuh penampang lebih besar, sedangkan tinggi lantai yang besar membuat kolom lebih langsing dan lebih peka terhadap gaya samping.
Kalau desain arsitekmu memakai void atau double height, beri tahu sejak awal karena itu mengubah cara beban mengalir.
Data yang Harus Siap Sebelum Mulai Hitung
Hitungan yang baik lahir dari data yang lengkap, jadi siapkan gambar arsitektur, data tanah, dan standar acuan sebelum membahas ukuran kolom.
Gambar Arsitektur yang Sudah Final
Denah, potongan, tampak, dan fungsi tiap ruang harus jelas karena posisi kolom dan balok mengikuti tata ruang. Kalau denah masih sering berubah, hasil hitungan ikut berubah dan biaya revisinya bisa membengkak.
Beri tahu juga rencana khusus seperti rooftop, kolam, atau tangki air besar, sebab semuanya menambah beban.
Data Tanah dari Sondir atau SPT
Data tanah menentukan jenis dan kedalaman pondasi, sekaligus dipakai untuk menentukan kelas situs dalam perhitungan gempa. Menghitung pondasi tanpa data tanah sama saja dengan menebak.
Uji Sondir
Sondir menekan alat berujung kerucut ke dalam tanah untuk mengukur perlawanan tanah, dan dari situ terbaca kedalaman lapisan keras. Ujinya relatif sederhana, tapi tidak mengambil sampel tanah.
Uji SPT dan Boring
SPT dilakukan lewat lubang bor dan menghasilkan nilai N yang menggambarkan kekerasan lapisan tanah, sekaligus memungkinkan pengambilan sampel. Karena itu SPT dan boring sering dipakai untuk melengkapi data sondir pada bangunan yang lebih berat.
Standar yang Jadi Acuan
Perhitungan di Indonesia umumnya mengacu pada SNI 1726:2019 untuk ketahanan gempa, SNI 2847:2019 untuk beton struktural, dan SNI 1727:2020 untuk beban minimum. Tanyakan ke konsultanmu apakah laporan hitungannya menyebut ketiganya.
Langkah Hitung Struktur Rumah 3 Lantai dari Awal sampai Tulangan
Urutan kerjanya hampir selalu sama: pilih sistem dan material, hitung beban, tentukan dimensi awal, analisis, lalu desain tulangan.
Tentukan Sistem Struktur dan Material
Untuk rumah tiga lantai, pilihan paling umum adalah portal beton bertulang, yaitu rangka kolom dan balok yang dicor menyatu dengan pelat. Karakter materialnya bisa kamu pelajari di bahasan konstruksi rumah beton.
Pada sistem ini dinding bata biasanya hanya pengisi, bukan penahan beban utama, tapi beratnya tetap dihitung sebagai beban mati.
Tentukan Mutu Beton dan Baja Tulangan
Mutu beton dan baja tulangan harus ditetapkan sejak awal dan tertulis jelas di gambar, karena hitungan memakai nilai kuat bahan tersebut.
Kalau mutu di lapangan lebih rendah dari asumsi hitungan, kapasitas struktur ikut turun walau ukuran dan jumlah besinya sudah sesuai gambar.
Alur Beban dari Pelat sampai Tanah
Beban di pelat disalurkan ke balok, balok ke kolom, kolom ke pondasi, lalu pondasi meneruskannya ke tanah. Jalur ini harus menerus, jadi kolom sebaiknya lurus dari lantai dasar sampai lantai atas.
Hitung Beban yang Bekerja
Beban dikelompokkan menjadi beban mati, hidup, angin, dan gempa, lalu digabung lewat kombinasi pembebanan sesuai standar.
| Jenis Beban | Sumbernya | Contoh |
|---|---|---|
| Beban mati | Berat sendiri struktur dan benda yang menempel tetap | Pelat, balok, kolom, dinding bata, keramik, plafon |
| Beban hidup | Penghuni dan barang yang bisa berpindah | Orang, furnitur, perabot |
| Beban angin | Tekanan angin pada dinding dan atap | Fasad dan penutup atap |
| Beban gempa | Gaya yang muncul saat tanah bergoyang | Berat tiap lantai yang ikut bergetar |
Pasang Dimensi Awal Pelat, Balok, dan Kolom
Dimensi awal adalah ancang-ancang yang nanti dikoreksi lewat analisis, bukan angka final. Tabel berikut menunjukkan apa yang jadi pegangan tiap elemen.
| Elemen | Pegangan Awal | Dikoreksi Lewat |
|---|---|---|
| Pelat lantai | Tebal sering sekitar 12 cm pada rumah tinggal, tergantung bentang dan beban | Perhitungan lentur dan lendutan |
| Balok | Tinggi mengikuti bentang; SNI 2847:2019 memberi batas tinggi minimum, misalnya L/16 untuk balok dua tumpuan sederhana | Kekuatan lentur, geser, dan lendutan |
| Kolom | Dihitung dari beban aksial kumulatif tiap lantai | Analisis gempa dan kapasitas penampang |
| Pondasi | Mengikuti data tanah dan beban dari kolom | Daya dukung dan penurunan |
Sebagai gambaran, satu studi ruko tiga lantai memakai kolom 40 x 40 cm di lantai atas dan 50 x 50 cm di lantai bawah. Angka itu bukan untuk dicontek, tapi menunjukkan kolom bawah memang lebih besar, seperti dijelaskan di pembahasan kolom bangunan rumah.
Analisis Struktur dan Kontrol Simpangan
Model tiga dimensi dibuat di program seperti SAP2000 atau ETABS, lalu dianalisis terhadap kombinasi beban termasuk gempa dengan metode respons spektrum. Hasilnya berupa gaya dalam tiap elemen dan simpangan antar lantai.
Kalau simpangan atau kapasitas belum memenuhi standar, dimensi diperbesar atau letak kolom diubah, lalu dihitung ulang.
Desain Tulangan dan Elemen Pendukung
Setelah gaya dalam diketahui, barulah jumlah tulangan utama dan sengkang ditentukan, dengan sengkang yang lebih rapat di ujung kolom dan balok karena area itu paling rawan saat gempa. Sloof, tangga, dan pelat atap dihitung dengan cara yang sama.
Bentuk yang tidak lazim, misalnya tangga melayang, sebaiknya dihitung terpisah dengan lebih teliti.
Pondasi, Gempa, dan Hal yang Sering Disepelekan
Pondasi dan ketahanan gempa adalah dua bagian yang paling menentukan umur bangunan, jadi jangan dihemat di sini.
Memilih Pondasi Rumah 3 Lantai
Jenis pondasi mengikuti kedalaman tanah keras dari hasil penyelidikan tanah, seperti pada tabel berikut. Tabel ini hanya gambaran umum, keputusan akhir tetap lewat perhitungan daya dukung.
| Kedalaman Tanah Keras (Perkiraan) | Pilihan Pondasi yang Umum |
|---|---|
| Sekitar 2-3 meter | Pondasi dangkal seperti telapak atau menerus, atau bor pile manual |
| Sekitar 10 meter atau lebih | Bored pile atau sumuran |
| Sekitar 20 meter atau lebih | Tiang pancang atau bored pile |
Di tanah lunak, pondasi dalam sering jadi pertimbangan karena pondasi dangkal berisiko mengalami penurunan tidak merata.
Beban Gempa pada Rumah 3 Lantai
Indonesia berada di wilayah rawan gempa, jadi beban gempa wajib masuk hitungan walau rumahmu tidak setinggi gedung perkantoran. Besarnya dipengaruhi lokasi, jenis tanah, berat bangunan, dan bentuk denah, seperti yang diulas di bahasan faktor yang mempengaruhi struktur bangunan.
Denah yang simetris dan kolom yang menerus dari bawah sampai atas membuat bangunan lebih stabil dibanding denah yang berliku.
Void, Tangga, dan Denah Tidak Beraturan
Void yang besar, tangga yang memakan banyak area lantai, atau denah berbentuk L bisa membuat bangunan cenderung berputar saat gempa.
Kondisi seperti ini perlu ditinjau lebih teliti, misalnya dengan menambah kolom atau mengatur ulang letak elemen yang kaku.
Kesalahan yang Sering Terjadi
Empat kesalahan ini paling sering kutemui saat meninjau rencana rumah bertingkat:
- Ukuran kolom diseragamkan dari lantai atas sampai bawah tanpa dicek.
- Pondasi diputuskan tanpa data tanah.
- Lantai atau rooftop ditambah setelah struktur jadi tanpa hitung ulang.
- Besi tulangan dikurangi di lapangan demi menghemat biaya.
Pengawasan Saat Pengecoran
Hitungan yang benar tetap bisa gagal kalau mutu beton, ukuran besi, dan jarak sengkang di lapangan tidak sesuai gambar. Minta pengawas atau konsultanmu mengecek tulangan sebelum pengecoran dimulai.
Foto tulangan sebelum dicor juga berguna sebagai catatan kalau suatu saat bangunan perlu dievaluasi atau ditambah lantai.
Dokumen yang Layak Kamu Terima

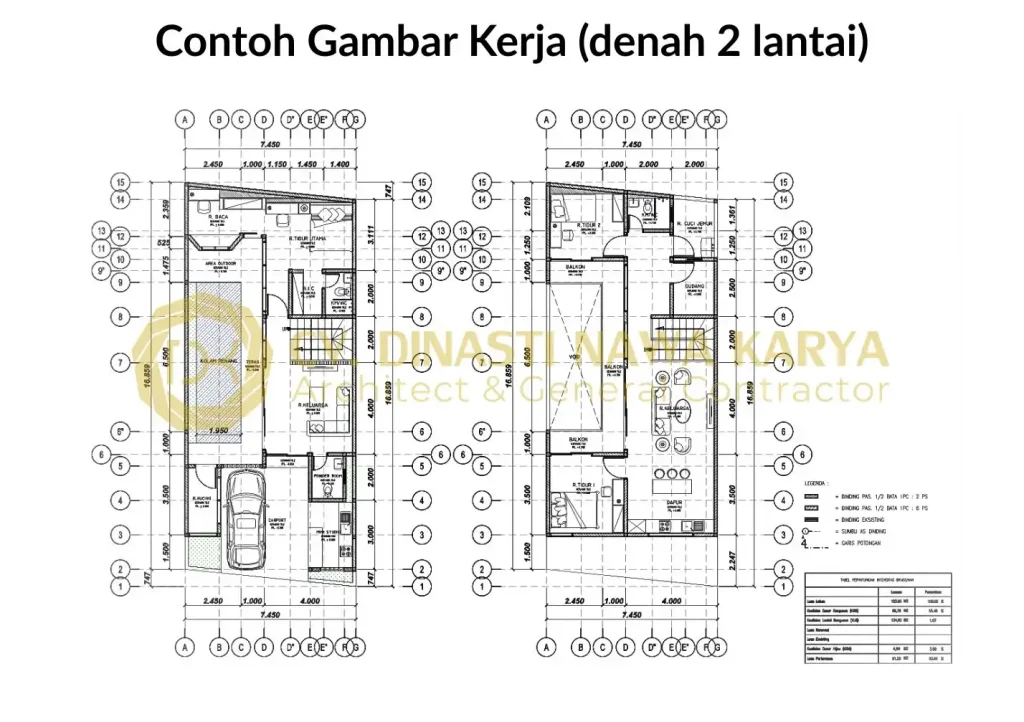

Hasil kerja yang wajar berupa laporan perhitungan, serta gambar struktur untuk pondasi, kolom, balok, pelat, tangga, dan rangka atap. Contoh bentuknya bisa kamu lihat di bahasan gambar konstruksi bangunan rumah.
Tanpa gambar yang jelas, tukang akan menebak ukuran dan jumlah besi di lapangan.
Biaya Jasa Hitung Struktur

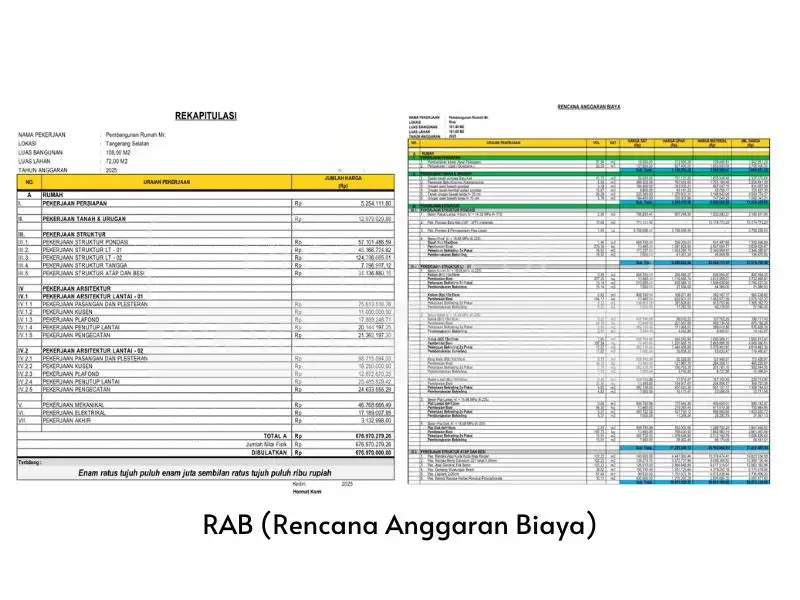

Tarifnya umumnya dihitung per meter persegi luas bangunan dan naik seiring kerumitan, jumlah lantai, serta kelengkapan output seperti gambar kerja atau RAB struktur. Angka pastinya berbeda tiap konsultan dan baru jelas setelah mereka melihat denah dan data tanahmu.
Karena itu, minta penawaran tertulis yang merinci apa saja yang didapat, bukan hanya angka totalnya.
Cara Memilih Konsultan Struktur
Pilih yang mau menunjukkan contoh laporan, menyebut standar SNI yang dipakai, dan meminta data tanah, bukan sekadar menawarkan harga termurah. Panduan lengkapnya ada di cara memilih konsultan bangunan.
Kesimpulan
Hitung struktur rumah 3 lantai pada dasarnya soal memastikan beban dari atap sampai pondasi punya jalur yang kuat dan terukur, dengan data tanah, standar SNI, dan analisis gempa sebagai pegangan. Kalau kamu butuh teman diskusi sebelum mulai membangun, hitungstruktur.co.id siap membantu.
FAQ
Apa yang dimaksud hitung struktur rumah 3 lantai?
Hitung struktur rumah 3 lantai adalah proses menghitung kekuatan pondasi, kolom, balok, dan pelat agar rumah mampu menahan beban mati, beban hidup, angin, dan gempa dengan aman. Hasilnya berupa laporan perhitungan dan gambar struktur.
Kenapa rumah 3 lantai butuh hitungan khusus?
Karena beban menumpuk ke kolom dan pondasi lantai bawah, sementara pengaruh gempa dan angin makin besar seiring tinggi bangunan. Ukuran elemen dari rumah satu atau dua lantai tidak bisa langsung dipakai.
Data apa yang perlu disiapkan sebelum menghitung?
Siapkan gambar arsitektur yang sudah final, rencana fungsi tiap ruang, dan data tanah dari sondir, SPT, atau boring. Rencana khusus seperti rooftop atau kolam juga perlu disampaikan.
Beban apa saja yang dihitung pada struktur rumah 3 lantai?
Beban mati, beban hidup, beban angin, dan beban gempa. Semuanya digabung lewat kombinasi pembebanan sesuai standar.
SNI apa yang menjadi acuan perhitungan?
Umumnya SNI 1726:2019 untuk ketahanan gempa, SNI 2847:2019 untuk beton struktural, dan SNI 1727:2020 untuk beban minimum bangunan gedung.
Berapa ukuran kolom rumah 3 lantai?
Tidak ada angka baku karena ukuran kolom bergantung pada bentang, beban, dan hasil analisis gempa. Sebagai gambaran, satu studi ruko tiga lantai memakai 40 x 40 cm di lantai atas dan 50 x 50 cm di lantai bawah.
Berapa tebal pelat lantai yang umum dipakai?
Pada rumah tinggal sering sekitar 12 cm, tetapi angka finalnya ditentukan oleh bentang, beban, dan pemeriksaan lendutan.
Apakah pondasi rumah 3 lantai wajib tiang pancang?
Tidak selalu. Kalau tanah keras berada dangkal, pondasi dangkal bisa mencukupi, sedangkan pada tanah keras yang dalam pondasi seperti bored pile atau tiang pancang dipertimbangkan berdasarkan data tanah.
Apakah dinding bata termasuk bagian struktur?
Pada sistem portal beton, dinding bata biasanya hanya pengisi dan bukan penahan beban utama. Beratnya tetap dihitung sebagai beban mati.
Bisakah rumah 2 lantai ditambah menjadi 3 lantai?
Bisa, tetapi kapasitas kolom, balok, dan pondasi yang sudah ada harus dievaluasi dulu terhadap tambahan beban. Menambah lantai tanpa pengecekan itu berisiko.
