Gambar struktur bangunan – Saya sering banget ketemu klien yang datang cuma bawa denah arsitektur, tapi bingung total waktu ditanya soal gambar struktur bangunan yang jadi fondasi utama proyek mereka.
Padahal, tanpa gambar struktur yang jelas dan detail, tukang di lapangan bisa salah pasang besi, salah hitung dimensi kolom, sampai salah baca kedalaman pondasi. Risikonya bukan cuma bangunan jadi kurang rapi, tapi bisa mengancam keselamatan penghuninya di kemudian hari.
Apa Itu Gambar Struktur Bangunan?
Gambar struktur bangunan adalah dokumen teknik yang menjelaskan secara detail bagaimana rangka atau kerangka sebuah bangunan dirancang agar mampu menahan beban, baik beban dari berat bangunan itu sendiri maupun beban luar seperti angin, gempa, dan aktivitas manusia di dalamnya. Berbeda dengan gambar arsitektur yang fokus pada tampilan estetika dan tata ruang, gambar struktur lebih menitikberatkan pada kekuatan, dimensi, dan spesifikasi material yang dipakai.
Kalau kamu penasaran dengan pengertian yang lebih mendalam soal struktur bangunan secara umum, saya sudah pernah membahasnya secara khusus di artikel struktur bangunan. Di sana saya jelaskan komponen-komponen dasar yang membentuk sebuah struktur, mulai dari pondasi sampai atap, lengkap dengan fungsi masing-masing elemen.
Secara sederhana, gambar struktur bangunan itu ibarat peta rahasia yang cuma dipahami tukang, mandor, dan insinyur, tapi sebenarnya menentukan apakah bangunan itu aman ditinggali puluhan tahun ke depan atau justru berisiko roboh dalam waktu singkat. Itu sebabnya gambar ini nggak boleh dibuat sembarangan.
Kenapa Gambar Struktur Bangunan Itu Penting Sebelum Membangun?
Dari pengalaman saya menangani ratusan proyek, saya bisa bilang gambar struktur bangunan itu bukan sekadar pelengkap dokumen, tapi kebutuhan wajib yang menentukan keselamatan jangka panjang. Berikut beberapa alasan kenapa gambar struktur bangunan nggak boleh dilewatkan begitu saja.
- Mencegah kesalahan konstruksi di lapangan karena tukang punya acuan pasti soal ukuran dan spesifikasi
- Menjadi acuan resmi saat mengurus izin mendirikan bangunan atau PBG
- Membantu menghitung kebutuhan material secara akurat sehingga anggaran proyek lebih terkontrol
- Meminimalkan risiko keruntuhan akibat kesalahan perhitungan beban
- Memudahkan proses evaluasi atau audit bangunan di kemudian hari
Tanpa gambar struktur yang lengkap, tukang biasanya cuma mengandalkan kebiasaan atau perkiraan kasar. Padahal, setiap bangunan punya karakteristik tanah, beban, dan risiko yang berbeda-beda, jadi nggak bisa disamaratakan begitu saja.
Jenis-Jenis Gambar Struktur Bangunan yang Perlu Kamu Ketahui
Ada beberapa jenis gambar struktur bangunan yang biasanya saya buat dalam satu paket dokumen struktur lengkap. Masing-masing punya fungsi spesifik dan saling melengkapi satu sama lain, jadi nggak bisa dipisah-pisah begitu saja.

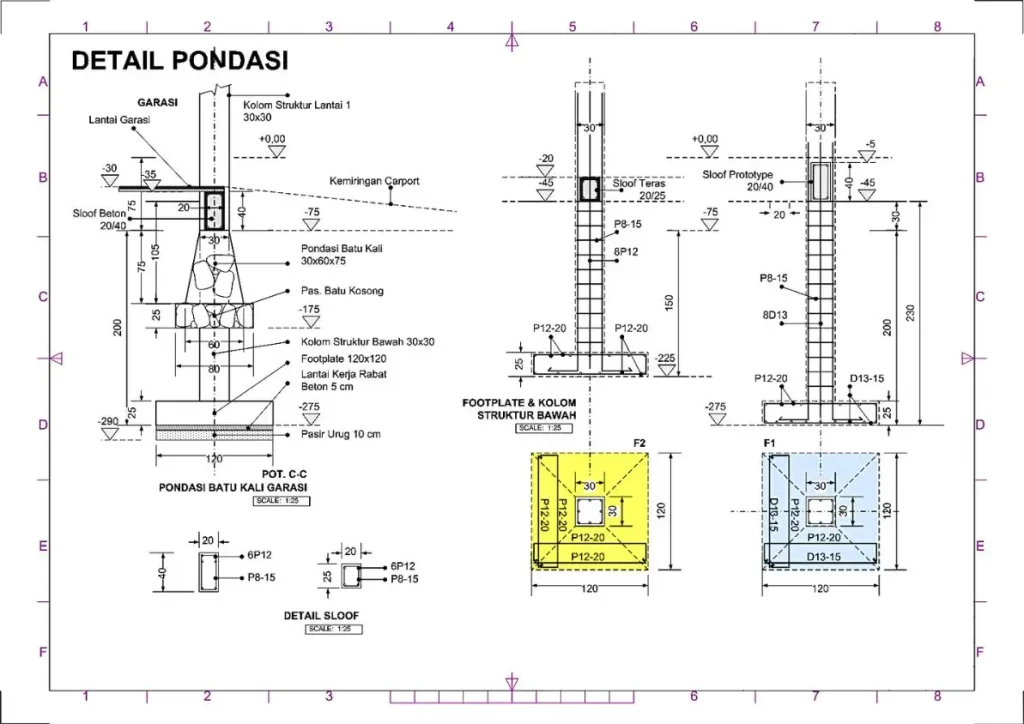

Gambar Struktur Pondasi
Gambar ini menunjukkan jenis pondasi yang dipakai, apakah pondasi batu kali, footplat, tiang pancang, atau bore pile, lengkap dengan kedalaman dan dimensinya. Pondasi jadi elemen paling krusial karena menopang seluruh beban bangunan di atasnya, sehingga kesalahan di bagian ini paling berbahaya.
Gambar Struktur Kolom dan Balok
Bagian ini memperlihatkan ukuran kolom, jumlah tulangan besi, jarak sengkang, sampai posisi balok yang menghubungkan antar kolom. Detail ini penting banget karena kesalahan sedikit saja pada tulangan bisa bikin kolom nggak kuat menahan beban di atasnya.
Gambar Struktur Atap
Gambar struktur atap menjelaskan rangka atap, baik itu kuda-kuda kayu, baja ringan, maupun beton, lengkap dengan kemiringan dan sistem penyaluran beban ke kolom di bawahnya. Rangka atap yang salah hitung bisa bikin genteng melorot atau bahkan ambruk saat hujan deras.
Gambar Denah Struktur dan Detail Sambungan
Gambar ini biasanya menampilkan potongan melintang bangunan serta detail sambungan antar elemen struktur. Detail sambungan ini sering jadi titik lemah kalau nggak digambar dan dieksekusi dengan presisi, terutama di area pertemuan balok dan kolom.
Semua jenis gambar struktur ini sebenarnya bagian dari satu kesatuan yang disebut sistem struktur bangunan. Kalau kamu ingin memahami bagaimana elemen-elemen ini bekerja sama menahan beban secara keseluruhan, saya sudah membahasnya lengkap di artikel sistem struktur bangunan yang saya tulis khusus untuk itu.
Perbedaan Gambar Struktur Rumah dan Gambar Struktur Bangunan Gedung
Banyak orang mengira gambar struktur rumah dan gambar struktur bangunan gedung itu sama saja, padahal keduanya punya kompleksitas yang jauh berbeda. Bahkan istilah bangunan dan gedung sendiri sebenarnya punya makna berbeda menurut kaidah teknik sipil, seperti yang pernah saya ulas di artikel arti bangunan dan gedung. Perbedaan istilah ini juga berpengaruh pada cara gambar strukturnya dibuat.
Karakteristik Gambar Struktur Rumah Tinggal
Gambar struktur rumah biasanya lebih sederhana karena beban yang ditanggung relatif kecil, umumnya hanya satu sampai dua lantai. Fokus utamanya ada di pondasi dangkal, kolom praktis, dan rangka atap ringan.
Meski begitu, bukan berarti gambar struktur rumah boleh dibuat asal-asalan, karena kesalahan kecil tetap bisa berdampak pada retak dinding atau penurunan pondasi. Saya pribadi selalu menekankan ke klien bahwa rumah sederhana pun tetap butuh perhitungan struktur yang benar, bukan cuma kira-kira dari pengalaman tukang.
Karakteristik Gambar Struktur Bangunan Gedung Bertingkat
Sementara itu, gambar struktur bangunan gedung jauh lebih kompleks karena harus memperhitungkan beban berlapis dari setiap lantai, gaya lateral akibat angin dan gempa, sampai sistem struktur khusus seperti shear wall atau core building. Kalau kamu tertarik memahami lebih dalam soal kategori dan tipe bangunan tinggi, saya sudah menulis pembahasan lengkapnya di artikel struktur bangunan tinggi.
Semakin tinggi sebuah gedung, semakin detail juga gambar struktur bangunan gedung yang dibutuhkan, termasuk perhitungan pondasi dalam dan analisis dinamis terhadap gempa. Proses desainnya pun biasanya melibatkan lebih dari satu insinyur karena kompleksitasnya jauh lebih tinggi dibanding rumah tinggal biasa.
Elemen Penting yang Wajib Ada dalam Gambar Struktur Bangunan
Supaya gambar struktur bangunan bisa dieksekusi dengan benar di lapangan, ada beberapa elemen yang wajib tercantum di dalamnya. Elemen-elemen ini yang biasanya saya cek pertama kali sebelum gambar dikirim ke lapangan.
- Skala gambar yang jelas, biasanya 1:100 untuk denah dan 1:20 untuk detail
- Notasi dan simbol standar teknik sipil
- Spesifikasi material seperti mutu beton dan mutu besi
- Dimensi lengkap setiap elemen struktur
- Detail sambungan dan penulangan yang presisi
Selain elemen teknis di atas, saya juga selalu menyarankan klien untuk mempertimbangkan material ramah lingkungan sejak tahap perencanaan gambar struktur. Beberapa tahun terakhir, tren ini makin diminati karena selain lebih hemat energi, material ramah lingkungan juga terbukti lebih tahan lama. Saya sudah menulis pembahasan lengkapnya di artikel material ramah lingkungan kalau kamu ingin eksplorasi lebih jauh soal ini.
Cara Membaca Gambar Struktur Bangunan untuk Orang Awam
Buat kamu yang bukan berlatar belakang teknik sipil, membaca gambar struktur bangunan memang terasa seperti membaca bahasa asing di awal. Tapi sebenarnya ada beberapa trik sederhana yang bisa kamu pakai supaya lebih mudah memahaminya.
- Kenali dulu simbol-simbol dasar, seperti garis tebal untuk elemen struktural utama dan garis putus-putus untuk elemen yang tersembunyi di bawah permukaan tanah
- Perhatikan notasi ukuran yang biasanya ditulis dalam satuan milimeter atau sentimeter di sepanjang gambar
- Cek legenda atau keterangan gambar yang biasanya diletakkan di sudut kertas, karena di situ semua singkatan dan simbol dijelaskan secara rinci
Kalau kamu masih ragu dengan perhitungan di baliknya, saya sarankan untuk menggunakan jasa menghitung struktur bangunan supaya hasilnya benar-benar sesuai standar dan aman digunakan. Ini penting terutama untuk bangunan dengan bentang lebar atau kondisi tanah yang labil, karena kesalahan sedikit saja pada perhitungan bisa berakibat fatal di kemudian hari.
Kesalahan Umum dalam Gambar Struktur Bangunan yang Sering Saya Temui
Selama bertahun-tahun terjun langsung ke lapangan, saya mencatat beberapa kesalahan yang paling sering terjadi pada gambar struktur bangunan. Kesalahan ini kelihatan sepele tapi dampaknya bisa besar.
- Dimensi kolom terlalu kecil dibanding beban yang ditanggung
- Jarak sengkang tidak sesuai standar sehingga rawan retak geser
- Pondasi tidak disesuaikan dengan kondisi tanah setempat
- Gambar struktur tidak diperbarui mengikuti perubahan desain arsitektur
- Detail sambungan antar elemen kurang lengkap
Kesalahan-kesalahan ini biasanya baru ketahuan setelah bangunan berdiri, dan memperbaikinya jauh lebih mahal dibanding mencegahnya sejak awal. Kalau kamu punya bangunan lama dan ragu dengan kondisi strukturnya saat ini, langkah paling aman adalah melakukan audit struktur bangunan untuk memastikan kondisinya masih layak dan aman digunakan sehari-hari.
Tips Memilih Jasa Pembuatan Gambar Struktur Bangunan yang Tepat
Kalau kamu berencana membangun rumah atau gedung, memilih jasa pembuatan gambar struktur yang tepat itu krusial banget. Berikut beberapa tips dari pengalaman saya pribadi menangani banyak klien selama ini.
- Pastikan penyedia jasa punya sertifikasi insinyur yang jelas dan berpengalaman
- Cek portofolio proyek sebelumnya, baik rumah maupun gedung bertingkat
- Tanyakan proses perhitungan dan software yang digunakan
- Pastikan ada garansi revisi jika ditemukan kesalahan
- Pilih yang bisa menjelaskan gambar dengan bahasa yang mudah kamu pahami sebagai klien awam
Kalau kamu butuh partner terpercaya untuk urusan ini, saya dan tim di hitungstruktur.co.id juga menyediakan jasa ahli konstruksi yang bisa membantu dari tahap perencanaan sampai pengawasan pelaksanaan di lapangan. Dengan begitu, kamu nggak perlu bolak-balik cari vendor berbeda untuk tiap tahapan proyek.
Pada akhirnya, gambar struktur bangunan itu bukan sekadar dokumen administratif, tapi fondasi keselamatan dari seluruh proyek yang kamu bangun. Baik itu gambar struktur rumah sederhana maupun gambar struktur bangunan gedung bertingkat tinggi, keduanya sama-sama butuh ketelitian dan keahlian supaya hasilnya aman dan tahan lama. Semoga panduan ini membantu kamu lebih paham dan lebih siap sebelum memulai proyek pembangunan berikutnya.
FAQ
Apa itu gambar struktur bangunan?
Gambar struktur bangunan adalah dokumen teknik yang menjelaskan detail rangka atau kerangka bangunan, termasuk pondasi, kolom, balok, dan atap, supaya bangunan mampu menahan beban dengan aman.
Apa perbedaan gambar struktur dan gambar arsitektur?
Gambar arsitektur fokus pada tampilan estetika dan tata ruang, sedangkan gambar struktur fokus pada kekuatan, dimensi, dan spesifikasi material yang menopang bangunan.
Apa saja jenis-jenis gambar struktur bangunan?
Jenis utamanya meliputi gambar struktur pondasi, gambar struktur kolom dan balok, gambar struktur atap, serta gambar denah struktur dan detail sambungan.
Kenapa gambar struktur rumah penting sebelum mulai membangun?
Gambar struktur rumah membantu memastikan pondasi, kolom, dan rangka atap dirancang sesuai kondisi tanah dan beban bangunan, sehingga risiko retak atau penurunan struktur bisa diminimalkan sejak awal.
Apa bedanya gambar struktur rumah dengan gambar struktur gedung bertingkat?
Gambar struktur rumah umumnya lebih sederhana untuk bangunan satu sampai dua lantai, sementara gambar struktur gedung bertingkat lebih kompleks karena harus memperhitungkan beban berlapis, gaya lateral, dan sistem struktur khusus seperti shear wall.
Software apa yang biasa dipakai untuk membuat gambar struktur bangunan?
Beberapa software yang umum digunakan antara lain AutoCAD untuk gambar detail, SAP2000 atau ETABS untuk analisis struktur, dan Tekla Structures untuk pemodelan tiga dimensi.
Bagaimana cara membaca gambar struktur bangunan untuk orang awam?
Mulailah dengan mengenali simbol dasar seperti garis tebal untuk elemen struktural utama, memahami notasi ukuran, dan selalu mengecek legenda gambar yang biasanya ada di sudut kertas.
Apa saja elemen yang wajib ada dalam gambar struktur bangunan?
Elemen wajibnya meliputi skala gambar, notasi standar teknik sipil, spesifikasi material, dimensi lengkap tiap elemen, serta detail sambungan dan penulangan.
Apakah gambar struktur bisa berubah saat proses pembangunan berlangsung?
Bisa saja, terutama jika ada perubahan desain arsitektur atau kondisi lapangan yang berbeda dari asumsi awal, sehingga gambar struktur perlu direvisi agar tetap akurat dan aman dieksekusi.
Berapa lama waktu yang dibutuhkan untuk membuat gambar struktur bangunan?
Waktu pengerjaannya bervariasi tergantung kompleksitas bangunan, mulai dari beberapa hari untuk rumah sederhana hingga beberapa minggu untuk gedung bertingkat dengan sistem struktur yang lebih rumit.
