Jasa gambar konstruksi baja – Saya sering menerima keluhan dari kontraktor dan pemilik proyek yang sama: gambar konstruksi baja yang mereka pakai ternyata tidak match dengan kondisi lapangan, sambungan sulit dipasang, atau volume material meleset jauh dari perhitungan awal.
Masalah ini bukan hal sepele, karena baja bukan material yang bisa “diakali” seperti beton cor di tempat. Sekali salah gambar, biaya rework bisa membengkak drastis, dan itulah kenapa jasa gambar konstruksi baja yang benar-benar presisi jadi kebutuhan wajib, bukan sekadar pelengkap dokumen proyek.
Apa Itu Jasa Gambar Konstruksi Baja?
Jasa gambar konstruksi baja adalah layanan profesional untuk membuat dokumen teknis berupa gambar kerja (shop drawing), detail sambungan, dan spesifikasi material baja yang akan digunakan dalam sebuah bangunan. Gambar ini menjadi acuan utama bagi fabrikator dan tukang di lapangan agar struktur baja terpasang sesuai perhitungan kekuatan yang sudah dihitung sebelumnya.
Bedanya dengan gambar arsitektur, gambar konstruksi baja fokus pada aspek teknis: ukuran profil, jenis baut, ketebalan pelat, sudut kemiringan rangka, sampai toleransi pemasangan di lapangan. Tidak ada ruang untuk perkiraan kasar di sini, karena satu angka yang meleset saja bisa membuat elemen struktur tidak terpasang dengan baik atau bahkan berisiko terhadap keselamatan bangunan.
Perbedaan Gambar Konstruksi Baja dan Gambar Arsitektur
Gambar arsitektur menampilkan bentuk visual bangunan secara keseluruhan, termasuk tata ruang, fasad, dan estetika. Sementara itu, gambar konstruksi baja lebih menekankan pada detail struktural: bagaimana kolom, balok, dan rangka atap saling terhubung secara mekanis. Keduanya saling melengkapi, tapi tanpa gambar konstruksi baja yang akurat, desain arsitektur secantik apa pun tidak akan bisa direalisasikan dengan aman.
Kenapa Gambar Konstruksi Baja Harus Akurat?
Baja adalah material fabrikasi. Artinya, sebagian besar potongan sudah dibuat di workshop sebelum dibawa ke lokasi proyek. Kalau ukuran di gambar meleset walau hanya beberapa milimeter, potongan tersebut bisa jadi tidak pas saat dipasang, dan itu berarti biaya tambahan, waktu tambahan, dan tenaga ekstra yang sebenarnya bisa dihindari sejak awal.
Kapan Anda Membutuhkan Jasa Gambar Konstruksi Baja?
Tidak semua proyek butuh gambar konstruksi baja yang detail, tapi ada beberapa jenis bangunan yang benar-benar wajib memilikinya sebelum proses fabrikasi dan pemasangan dimulai.
Proyek Pabrik dan Gudang Berbentang Lebar
Bangunan pabrik atau gudang biasanya menggunakan rangka baja dengan bentang lebar tanpa banyak kolom di tengah ruangan. Struktur seperti ini membutuhkan perhitungan dan gambar yang sangat presisi karena beban yang ditopang jauh lebih besar dibanding bangunan rumah tinggal biasa.
Bangunan Bertingkat dengan Struktur Baja
Gedung bertingkat yang menggunakan baja sebagai rangka utama membutuhkan gambar detail sambungan antar lantai, termasuk perhitungan terhadap beban gempa. Ini bukan pekerjaan yang bisa dikerjakan asal-asalan, karena menyangkut keselamatan banyak orang di dalamnya.
Jembatan dan Struktur Khusus Lainnya
Jembatan, menara, canopy besar, atau struktur baja dengan geometri tidak biasa juga memerlukan jasa gambar konstruksi baja yang menyertakan analisa struktur mendalam. Kesalahan kecil pada struktur jenis ini dampaknya jauh lebih besar dibanding bangunan konvensional.

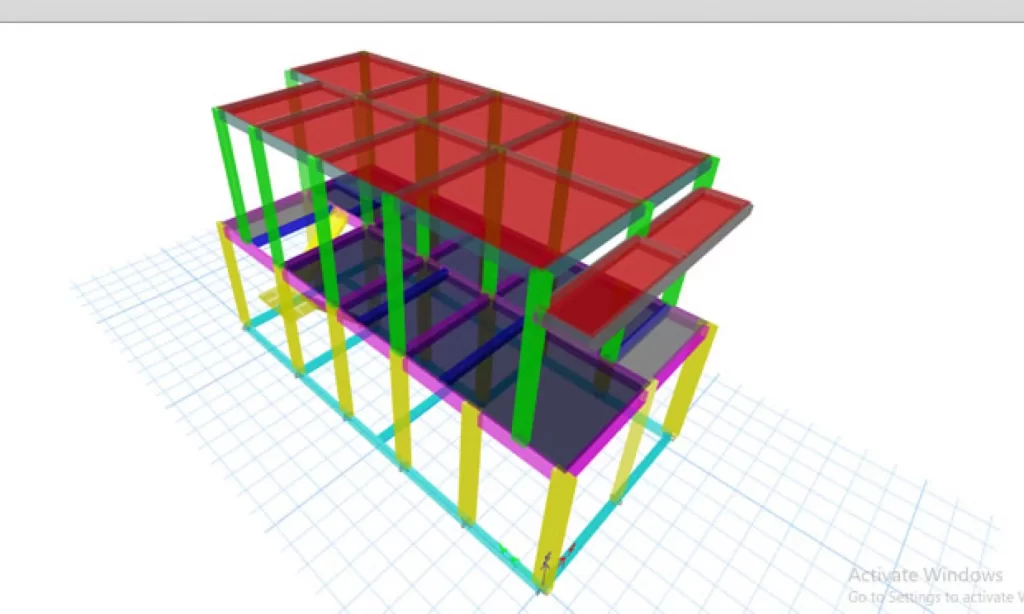

Apa Saja yang Dikerjakan dalam Jasa Gambar Konstruksi Baja?
Banyak orang mengira jasa gambar konstruksi baja hanya sebatas menggambar bentuk rangka. Padahal, cakupannya jauh lebih luas dan saling berkaitan satu sama lain.
Shop Drawing untuk Fabrikasi
Shop drawing adalah gambar detail per elemen baja yang akan dipotong dan dilas di workshop. Setiap profil, panjang, dan lubang baut dicantumkan secara spesifik supaya fabrikator tidak perlu menebak-nebak ukuran saat proses produksi.
Detail Sambungan (Connection Detail)
Sambungan adalah titik paling kritis dalam struktur baja. Di sinilah gaya-gaya struktural bertemu dan harus disalurkan dengan aman. Detail ini mencakup jenis baut, ukuran pelat buhul, hingga metode pengelasan yang digunakan.
Perhitungan Struktur yang Mendasari Gambar
Sebelum gambar dibuat, harus ada perhitungan kekuatan struktur terlebih dahulu. Proses ini biasanya melibatkan konsultan analisa struktur yang menghitung beban, gaya dalam, dan faktor keamanan sesuai standar SNI baja terbaru, sebelum akhirnya dituangkan ke dalam gambar kerja.
Proses Kerja Jasa Gambar Konstruksi Baja
Dari pengalaman menangani banyak proyek, saya melihat proses yang rapi selalu menghasilkan gambar yang lebih akurat dan minim revisi di lapangan.
1. Konsultasi Awal dan Pengumpulan Kebutuhan
Tahap ini membahas fungsi bangunan, bentang yang diinginkan, beban rencana, dan preferensi material. Semakin lengkap informasi di tahap awal, semakin cepat pula proses gambar bisa diselesaikan tanpa bolak-balik revisi.
2. Survey dan Pengumpulan Data Lapangan
Untuk proyek renovasi atau penambahan struktur baja pada bangunan lama, survey lapangan wajib dilakukan. Data eksisting ini penting agar gambar baru benar-benar sesuai dengan kondisi nyata, bukan sekadar asumsi di atas kertas.
3. Proses Desain, Perhitungan, dan Revisi
Setelah data lengkap, tim akan membuat model struktur, menghitung kekuatan, lalu menuangkannya ke dalam gambar kerja. Biasanya ada satu hingga dua kali sesi revisi untuk memastikan gambar benar-benar siap dipakai fabrikator maupun pelaksana di lapangan.
Kenapa Ketepatan Jasa Gambar Konstruksi Baja Sangat Berpengaruh pada Biaya Proyek?
Ini bagian yang sering diremehkan pemilik proyek. Gambar yang akurat sebenarnya adalah bentuk efisiensi biaya, bukan pengeluaran tambahan. Ketika gambar sudah presisi, volume material bisa dihitung mendekati kebutuhan sebenarnya, sehingga tidak ada pemborosan baja akibat kesalahan ukur atau kelebihan stok yang tidak terpakai.
Sebaliknya, gambar yang asal-asalan justru berpotensi menimbulkan biaya tersembunyi: potongan baja yang tidak pas harus dipotong ulang, waktu pengerjaan molor, bahkan ada risiko elemen struktur harus dibongkar dan dipasang kembali. Dari sisi ini, memakai jasa gambar konstruksi baja yang berpengalaman sebenarnya adalah investasi, bukan beban anggaran.
Kaitan Gambar Konstruksi Baja dengan Aspek Legalitas Bangunan
Gambar konstruksi baja yang lengkap dan sesuai standar juga menjadi salah satu syarat penting saat mengurus perizinan bangunan. Dokumen ini biasanya dibutuhkan sebagai lampiran teknis ketika Anda mengajukan permohonan ke konsultan PBG profesional untuk mendapatkan Persetujuan Bangunan Gedung.
Selain itu, untuk bangunan yang sudah berdiri dan ingin mengurus kelaikan fungsi, gambar struktur baja yang akurat juga akan memudahkan proses audit teknis bersama konsultan SLF terpercaya, karena data as-built yang lengkap mempercepat proses pemeriksaan lapangan.
Layanan Terkait yang Biasanya Berjalan Beriringan
Dalam praktiknya, jasa gambar konstruksi baja jarang berdiri sendiri. Ada beberapa layanan pendukung yang sering dibutuhkan bersamaan untuk memastikan proyek berjalan lancar dari awal sampai akhir.
Koordinasi dengan Jasa Teknik Sipil
Struktur baja hampir selalu terhubung dengan pondasi dan elemen beton di bawahnya. Karena itu, koordinasi dengan jasa teknik sipil menjadi penting agar transisi antara struktur bawah dan struktur atas benar-benar aman dan terintegrasi dengan baik.
Integrasi dengan Pekerjaan MEP
Untuk bangunan pabrik atau gedung bertingkat, jalur pipa, kabel, dan ducting biasanya menembus atau menempel pada rangka baja. Supaya tidak terjadi bentrok di lapangan, gambar konstruksi baja perlu dikoordinasikan dengan jasa pekerjaan MEP sejak tahap desain, bukan setelah struktur terpasang.
Pendampingan dari Konsultan Teknik Bangunan
Beberapa pemilik proyek juga memilih menggunakan pendampingan penuh dari konsultan teknik bangunan agar semua aspek, mulai dari struktur, arsitektur, hingga perizinan, bisa diawasi dalam satu koordinasi yang rapi tanpa harus mengurus banyak pihak secara terpisah.
Tips Memilih Jasa Gambar Konstruksi Baja yang Terpercaya
Setelah menangani cukup banyak proyek, saya punya beberapa catatan penting yang bisa membantu Anda menghindari kesalahan saat memilih penyedia jasa gambar konstruksi baja.
Pastikan Ada Insinyur Struktur di Baliknya
Gambar konstruksi baja bukan sekadar hasil drafting menggunakan software CAD. Harus ada insinyur struktur yang menghitung dan bertanggung jawab atas kekuatan desain, lengkap dengan tanda tangan dan sertifikasi profesional yang jelas.
Cek Portofolio Proyek Sejenis
Setiap jenis bangunan punya tantangan berbeda. Penyedia jasa yang pernah menangani gudang berbentang lebar belum tentu berpengalaman dengan struktur jembatan. Selalu tanyakan portofolio proyek yang mirip dengan kebutuhan Anda.
Perhatikan Kejelasan Standar yang Digunakan
Gambar konstruksi baja yang baik selalu mengacu pada standar yang jelas, seperti SNI 1729 untuk struktur baja. Jangan ragu bertanya standar apa yang dipakai sebelum menyepakati kerja sama.
Transparansi Proses dan Waktu Pengerjaan
Jasa gambar konstruksi baja yang profesional biasanya bisa menjelaskan dengan jelas tahapan kerja, estimasi waktu, dan jumlah revisi yang termasuk dalam penawaran. Kalau Anda menemukan penyedia yang menjawab kabur soal timeline, itu tanda untuk lebih berhati-hati.
Kesalahan Umum yang Sering Terjadi di Lapangan
Dari pengalaman menangani banyak keluhan proyek, ada beberapa pola kesalahan yang terus berulang dan sebenarnya bisa dicegah sejak tahap gambar.
- Gambar dibuat tanpa perhitungan struktur yang jelas, hanya mengandalkan pengalaman visual tukang.
- Detail sambungan tidak dicantumkan secara spesifik, sehingga pelaksana lapangan menerka sendiri metode pemasangannya.
- Tidak ada koordinasi dengan jalur MEP, sehingga pipa atau ducting harus memotong elemen struktur setelah rangka terpasang.
- Revisi dilakukan terlalu terburu-buru tanpa pengecekan ulang, sehingga kesalahan lama muncul kembali di gambar baru.
Kapan Sebaiknya Anda Mulai Berkonsultasi?
Semakin awal Anda melibatkan jasa gambar konstruksi baja, semakin besar peluang untuk menghemat biaya dan waktu proyek. Idealnya, proses ini dimulai sejak tahap perencanaan awal, bukan setelah pondasi atau elemen lain sudah terpasang. Kalau Anda masih ragu memulai dari mana, sesi konsultasi teknik sipil bisa membantu memetakan kebutuhan proyek Anda secara menyeluruh sebelum masuk ke tahap gambar detail.
Penutup
Pada akhirnya, jasa gambar konstruksi baja bukan sekadar dokumen administratif yang dilampirkan untuk melengkapi berkas proyek. Gambar ini adalah fondasi teknis yang menentukan apakah struktur baja Anda akan berdiri kokoh, efisien dari sisi material, dan aman digunakan dalam jangka panjang. Saya selalu menyarankan agar proses ini dikerjakan oleh tim yang benar-benar paham perhitungan struktur, bukan sekadar bisa menggambar. Kalau Anda sedang merencanakan proyek dan butuh referensi lebih lanjut, layanan jasa gambar konstruksi bisa jadi titik awal yang baik untuk memastikan setiap detail struktur baja Anda dikerjakan dengan tepat sejak awal.
FAQ
Apakah gambar konstruksi baja bisa dibuat tanpa perhitungan struktur terlebih dahulu?
Tidak disarankan. Gambar yang dibuat tanpa perhitungan struktur berisiko menghasilkan desain yang tidak kuat menahan beban aktual bangunan.
Apakah software yang digunakan mempengaruhi kualitas gambar?
Software hanya alat bantu. Yang lebih menentukan adalah pemahaman insinyur terhadap perilaku struktur baja dan ketelitian dalam menerjemahkan hasil hitungan ke gambar.
Bagaimana jika bangunan sudah berdiri tapi belum punya gambar struktur baja lengkap?
Bisa dilakukan pengukuran ulang di lapangan (as-built survey) untuk membuat gambar struktur baja yang sesuai dengan kondisi eksisting bangunan.
Apakah gambar konstruksi baja berbeda untuk tiap jenis bangunan?
Ya. Gudang, gedung bertingkat, dan jembatan memiliki karakteristik beban dan detail sambungan yang berbeda, sehingga pendekatan gambarnya juga tidak sama.
Apakah gambar ini wajib untuk proyek skala kecil seperti canopy rumah?
Untuk struktur sederhana, gambar tetap diperlukan meski dalam bentuk yang lebih ringkas, terutama untuk memastikan sambungan dan ukuran profil sudah sesuai standar.
Apa risiko jika gambar konstruksi baja tidak akurat?
Risikonya mulai dari pemborosan material, keterlambatan pemasangan, sampai potensi kegagalan struktur jika kesalahan terjadi pada elemen yang menahan beban utama.
Apakah gambar konstruksi baja harus ditandatangani insinyur bersertifikat?
Idealnya iya, terutama untuk keperluan perizinan resmi, karena tanda tangan dan sertifikasi menjadi bukti tanggung jawab teknis atas desain yang dibuat.
