Perhitungan Struktur Bangunan – Perhitungan struktur bangunan adalah proses memastikan setiap elemen rumah atau gedung, dari pondasi sampai atap, sanggup menahan semua beban yang bekerja selama bangunan dipakai.
Aku cukup sering bertemu pemilik rumah yang baru sadar pentingnya hitungan ini setelah muncul retak di balok atau lantai yang melendut. Di artikel ini aku rangkum alurnya dengan bahasa sederhana, lengkap dengan acuan SNI terbaru, supaya kamu punya gambaran sebelum mulai membangun.
Apa Itu Perhitungan Struktur Bangunan dan Kenapa Penting
Singkatnya, ini adalah analisis untuk menentukan ukuran dan penulangan pelat, balok, kolom, serta pondasi agar bangunan aman, nyaman, dan tidak boros material. Hasilnya berupa dimensi elemen, jumlah besi tulangan, dan gambar kerja yang menjadi pegangan tukang di lapangan.
Tujuan Utama Analisis Struktur
Tujuan pertamanya adalah keselamatan, yaitu mencegah bangunan runtuh atau rusak berat saat menerima beban normal maupun beban ekstrem seperti gempa. Tujuan keduanya efisiensi, sebab dimensi yang kebesaran membuat biaya membengkak sementara dimensi yang kekecilan mengancam keamanan.
Menurut satu penelitian di UGM, pekerjaan struktur pada proyek gedung bisa menyerap sekitar 30 sampai 50 persen anggaran. Jadi wajar kalau hitungan yang rapi berdampak langsung ke kantong pemilik bangunan.
Alur Beban dari Atap Sampai ke Tanah
Bayangkan beban bangunan seperti air yang selalu mencari jalan turun: dari pelat lantai ke balok, dari balok ke kolom, lalu dari kolom ke pondasi dan akhirnya ke tanah. Kalau satu mata rantai terlalu lemah, seluruh jalur ikut terganggu.
Karena itu hitungan tidak bisa dilakukan sepotong-sepotong, melainkan harus melihat bangunan sebagai satu sistem. Struktur atas seperti pelat, balok, kolom, dan rangka atap saling menentukan dengan struktur bawah berupa pondasi.
Faktor yang Memengaruhi Hasil Hitungan
Hasil hitungan dipengaruhi jenis bahan, bentuk denah, tinggi bangunan, jenis tanah, dan lokasi proyek. Rumah dengan bentang lebar jelas butuh balok yang berbeda dari rumah dengan bentang rapat, dan pembahasan lengkapnya ada di artikel tentang faktor-faktor yang memengaruhi struktur bangunan.
Risiko Jika Dihitung Asal-Asalan
Tanpa hitungan, bangunan bisa tampak aman bertahun-tahun, lalu bermasalah saat ada penambahan lantai, renovasi, atau gempa. Tanda awalnya biasanya retak rambut di balok dan kolom, lantai yang melendut, atau pintu yang mulai susah ditutup.
Memperbaiki setelah bangunan jadi jauh lebih mahal daripada menghitung di awal, karena elemen yang sudah terpasang harus dibongkar atau diperkuat. Itulah alasan aku selalu menyarankan hitung dulu sebelum cor pertama.
Jenis Beban yang Wajib Masuk Hitungan
Beban dibagi menjadi dua kelompok besar, yaitu vertikal (mati dan hidup) dan horizontal (angin dan gempa). Acuan utamanya di Indonesia adalah SNI 1727:2020 untuk pembebanan minimum dan SNI 1726:2019 untuk ketahanan gempa.
Beban Mati
Beban mati adalah berat semua bagian bangunan yang permanen, seperti pelat, balok, kolom, dinding, keramik, plafon, dan instalasi. Sebagai patokan, beton bertulang dihitung sekitar 2.400 kg/m³, atau kurang lebih 23,6 kN/m³ dalam tabel SNI.
Kesalahan klasik adalah lupa memasukkan beban mati tambahan seperti spesi, keramik, dan plafon. Padahal beban itu terus ada selama bangunan berdiri.
Beban Hidup
Beban hidup berasal dari penghuni, perabot, dan barang yang bisa berpindah, jadi besarnya mengikuti fungsi ruang. Untuk lantai hunian rumah tinggal, SNI 1727:2020 menetapkan sekitar 1,92 kN/m², yang di lapangan sering dibulatkan menjadi 200 kg/m².
Atap punya aturan sendiri karena harus memperhitungkan orang yang naik untuk perawatan dan genangan air hujan. Ruang dengan fungsi lain seperti kamar kos atau kantor punya nilai beban hidup yang berbeda-beda.
Beban Angin
Beban angin bekerja secara horizontal pada dinding dan atap, dengan besar tekanan yang ditentukan kecepatan angin dasar, kategori eksposur, dan bentuk bangunan. Pengaruhnya makin terasa pada bangunan tinggi, atap ringan, atau lokasi yang terbuka.
Pada rumah dengan lantai yang sedikit, beban angin biasanya kalah dominan dibanding gempa. Meski begitu, rangka atap tetap harus dicek karena bagian ini paling mudah terkena hembusan angin.
Beban Gempa
Indonesia berada di wilayah rawan gempa, sehingga beban gempa hampir selalu menjadi penentu desain. SNI 1726:2019 memakai peta gempa 2017 dan, menurut beberapa studi perbandingan, lebih ketat dibanding SNI 1726:2012.
Dalam praktiknya, perencana menentukan lokasi, kategori risiko, dan jenis tanah, lalu menyusun spektrum respons desain. Dua parameter yang paling menentukan dijelaskan di bawah ini.
Klasifikasi Situs Tanah
Tanah dibagi menjadi kelas SA sampai SF, dari batuan keras sampai tanah yang sangat lunak. Kelas tanah memengaruhi percepatan gempa yang dipakai, jadi data penyelidikan tanah sangat berpengaruh pada hasil akhir.
Kategori Desain Seismik
Kategori desain seismik ditentukan dari parameter percepatan gempa dan kategori risiko bangunan, lalu menentukan sistem struktur serta detail penulangan yang boleh dipakai. Semakin tinggi kategorinya, semakin ketat aturan detailnya, dan denah yang tidak beraturan perlu dicek terhadap efek torsi pada struktur.
Kombinasi Pembebanan
Semua beban tadi tidak bekerja sendiri-sendiri, jadi dikombinasikan dan dikalikan faktor beban agar hasilnya konservatif. Contoh kombinasi dasar yang sering dipakai adalah 1,4D dan 1,2D + 1,6L, dengan kombinasi tambahan untuk angin dan gempa.
| Jenis Beban | Contoh | Arah Kerja | Acuan |
|---|---|---|---|
| Beban mati (D) | Pelat, balok, dinding, keramik | Vertikal | SNI 1727:2020 |
| Beban hidup (L) | Penghuni, perabot, barang | Vertikal | SNI 1727:2020 |
| Beban angin (W) | Tekanan pada dinding dan atap | Horizontal | SNI 1727:2020 |
| Beban gempa (E) | Getaran tanah | Horizontal | SNI 1726:2019 |
Struktur dicek terhadap seluruh kombinasi tersebut, lalu kombinasi yang paling kritis dijadikan dasar desain.
Material, Dimensi Elemen, dan Pondasi
Setelah bebannya jelas, barulah ukuran elemen ditentukan dengan urutan pelat, balok, kolom, kemudian pondasi. Material yang dipilih ikut menentukan cara menghitungnya.
Memilih Material Struktur
Setiap material punya karakter berbeda dalam hal kekuatan, kekakuan, bobot, dan kecepatan pengerjaan. Berikut tiga material yang paling sering aku temui pada bangunan rumah dan ruko.
Beton Bertulang
Beton kuat menahan tekan tetapi lemah menahan tarik, dengan kekuatan tarik kurang dari sekitar 10 persen kuat tekannya, sehingga perlu dipasangi tulangan baja. Karena itu jenis struktur beton bangunan dan mutu betonnya sangat menentukan hasil akhir.
SNI 2847:2019 menjadi acuan perencanaan beton struktural, termasuk tebal selimut beton dan detail tulangan. Selimut yang cukup melindungi besi dari karat sehingga umur bangunan lebih panjang.
Baja
Baja unggul pada kekuatan tarik dan bentang panjang, serta lebih ringan dibanding beton sehingga beban ke pondasi ikut berkurang. Kalau kamu tertarik, ulasan desain struktur baja pada bangunan bisa jadi bacaan lanjutan, dengan acuan SNI 1729:2020.
Kayu
Kayu masih banyak dipakai untuk rangka atap dan rumah panggung karena ringan dan mudah dikerjakan. Hanya saja mutu, jenis, dan kadar airnya perlu diperiksa, sebab sifat kayu lebih bervariasi dibanding beton atau baja.
Dimensi Pelat, Balok, dan Kolom
Untuk perkiraan awal, tinggi balok beton sering diambil sekitar sepersepuluh sampai seperduabelas panjang bentang, dengan lebar setengah sampai dua pertiga tingginya. Angka ini hanya titik awal yang wajib diverifikasi lewat hitungan lentur dan geser.
Kolom memikul beban dari seluruh lantai di atasnya, jadi ukuran dan tulangannya mengikuti jumlah lantai, bentang, dan mutu beton. Penjelasan lebih rinci bisa kamu baca di pembahasan kolom bangunan rumah.

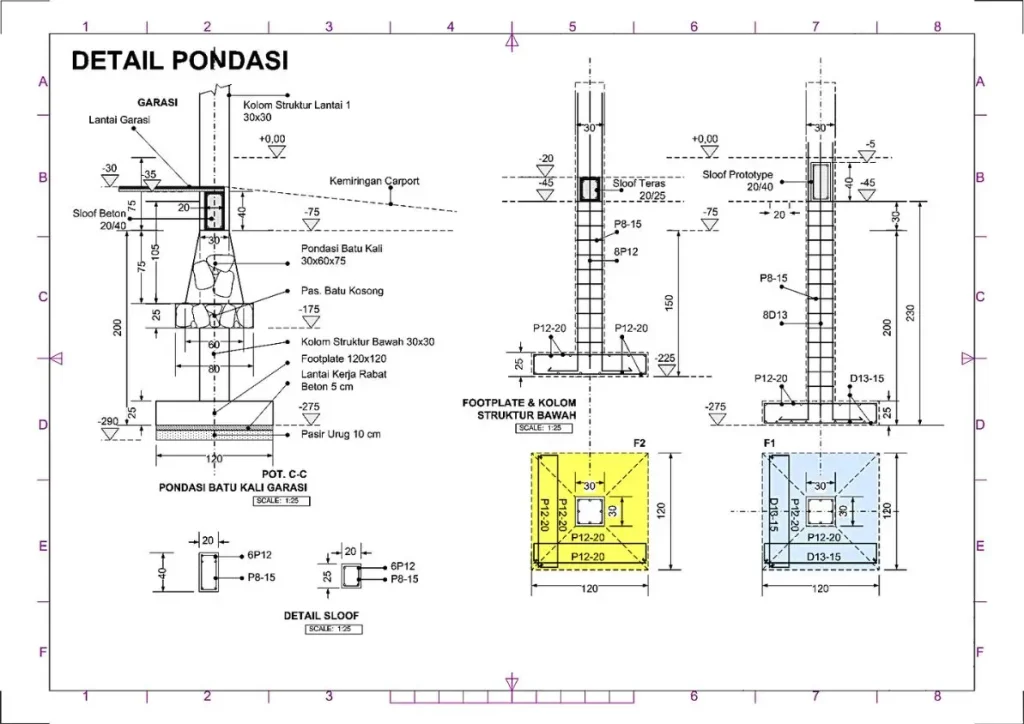

Pondasi dan Kondisi Tanah
Pondasi menyalurkan seluruh beban ke tanah, jadi ukurannya harus disesuaikan dengan daya dukung tanah, bukan sekadar meniru rumah tetangga. Data tanah biasanya diambil lewat uji sondir atau pengeboran, dengan acuan SNI 8460:2017 tentang perancangan geoteknik.
Prinsip desainnya, kolom dan balok boleh mengalami kerusakan lebih dulu daripada pondasi. Alasannya, pondasi yang gagal sangat sulit diperbaiki setelah bangunan berdiri.
Langkah Menghitung Struktur Bangunan sampai Gambar Kerja
Alur kerjanya berurutan, dan melompati satu langkah biasanya berujung pada revisi yang memakan waktu. Berikut urutan yang aku pakai sebagai pegangan.
Tahapan Perhitungan
Secara garis besar ada tujuh tahap yang perlu dilewati:
- Kumpulkan gambar arsitektur, fungsi ruang, dan data tanah.
- Tentukan sistem struktur dan material, lalu letakkan posisi kolom dan balok.
- Perkirakan dimensi awal pelat, balok, dan kolom.
- Hitung beban mati, beban hidup, beban angin, dan beban gempa.
- Buat model dan analisis struktur untuk mendapatkan gaya-gaya dalam.
- Cek kapasitas dan simpangan, lalu hitung kebutuhan tulangan.
- Susun gambar detail penulangan dan laporan perhitungan.
Kalau hasil cek belum memenuhi syarat, dimensi diperbaiki dan analisis diulang sampai semua ketentuan terpenuhi.
Metode dan Software yang Dipakai
Analisis modern memakai metode elemen hingga lewat software seperti SAP2000 atau ETABS, sementara metode matriks dan koefisien momen masih dipakai untuk pengecekan manual. Software membantu mempercepat kerja, tetapi keputusan teknisnya tetap ada di tangan perencana.
Perlu dicatat, AutoCAD sering disebut sebagai software hitung padahal fungsinya menggambar, bukan menganalisis gaya. Hasil dari program analisis pun wajib diperiksa ulang, sebab input yang salah selalu menghasilkan output yang salah.
Contoh Hitungan Sederhana Beban Pelat Lantai
Misalkan pelat lantai rumah setebal 12 cm, maka beratnya 0,12 m × 2.400 kg/m³ = 288 kg/m². Ini hanya ilustrasi sederhana untuk memahami logikanya, bukan pengganti desain sebenarnya.
| Komponen | Nilai (kg/m²) |
|---|---|
| Berat pelat beton tebal 12 cm | 288 |
| Beban mati tambahan (perkiraan keramik, spesi, plafon, instalasi) | 120 |
| Total beban mati (D) | 408 |
| Beban hidup hunian (L) | 200 |
| Beban berfaktor 1,2D + 1,6L | sekitar 810 |
Dari beban inilah perencana menghitung momen dan gaya geser pada pelat. Untuk bangunan dua lantai, alurnya dibahas lebih lengkap di artikel hitung struktur rumah 2 lantai.
Pengecekan Hasil Analisis
Setelah analisis, perencana memeriksa dua hal utama, yaitu apakah kapasitas elemen lebih besar dari gaya yang bekerja dan apakah simpangan antar lantai masih dalam batas SNI 1726:2019. Beberapa studi evaluasi gedung menemukan simpangan yang melebihi batas, jadi pengecekan ini bukan sekadar formalitas.
Hasil akhirnya dituangkan dalam gambar detail penulangan. Pastikan gambar itulah yang dipakai di lapangan, bukan perkiraan tukang.
Kesalahan yang Sering Aku Temui
Dari pengamatanku, masalah jarang muncul di rumusnya, melainkan di asumsi dan eksekusi di lapangan:
- Memakai ukuran balok dan kolom dari rumah tetangga tanpa hitungan.
- Mengabaikan data tanah sehingga pondasi tidak sesuai kondisi lokasi.
- Lupa memasukkan beban mati tambahan seperti keramik dan plafon.
- Mengurangi jumlah atau diameter besi di lapangan demi menghemat biaya.
- Menambah lantai setelah bangunan jadi tanpa mengecek ulang struktur lama.
Kapan Perlu Konsultan Struktur
Rumah satu lantai yang sederhana kadang cukup dengan standar praktik, tetapi bangunan bertingkat, bentang lebar, tanah lunak, atau fungsi komersial sebaiknya dihitung oleh ahli struktur. Biayanya bervariasi menurut luas, jumlah lantai, dan kompleksitas, jadi minta penawaran berdasarkan data proyekmu.
Kalau kamu masih bingung memilih, baca dulu tips memilih konsultan bangunan dan mintalah contoh laporan hitungan, bukan hanya gambar.
Kesimpulan
Perhitungan struktur bangunan pada intinya adalah memahami beban, memilih material dan dimensi yang tepat, lalu memastikan semuanya aman lewat analisis dan pengecekan sesuai SNI terbaru. Kalau kamu ingin berdiskusi soal proyekmu, siapkan denah dan data lokasinya, nanti kita bahas bareng pelan-pelan.
FAQ
Apa yang dimaksud dengan perhitungan struktur bangunan?
Perhitungan struktur bangunan adalah analisis untuk menentukan dimensi dan penulangan elemen seperti pelat, balok, kolom, dan pondasi agar mampu menahan beban dengan aman dan efisien.
Apa saja beban yang dihitung dalam struktur bangunan?
Beban yang dihitung meliputi beban mati, beban hidup, beban angin, dan beban gempa, serta beban hujan pada atap. Semuanya dikombinasikan dengan faktor beban sesuai standar.
SNI apa yang menjadi acuan perhitungan struktur gedung?
Acuan yang umum dipakai adalah SNI 1727:2020 untuk beban minimum, SNI 1726:2019 untuk ketahanan gempa, SNI 2847:2019 untuk beton struktural, dan SNI 1729:2020 untuk baja struktural.
Berapa beban hidup untuk lantai rumah tinggal?
Untuk hunian rumah tinggal, SNI 1727:2020 menetapkan sekitar 1,92 kN/m², yang di lapangan sering dibulatkan menjadi 200 kg/m². Nilai pastinya tetap bergantung pada fungsi ruang yang ditinjau.
Apa bedanya beban mati dan beban hidup?
Beban mati adalah berat bangunan itu sendiri yang bersifat permanen, sedangkan beban hidup berasal dari penghuni, perabot, dan barang yang bisa berpindah.
Software apa yang dipakai untuk menghitung struktur bangunan?
Software yang umum dipakai adalah SAP2000 dan ETABS untuk analisis struktur. AutoCAD berfungsi untuk menggambar, bukan untuk menganalisis gaya.
Bagaimana cara menentukan dimensi balok dan kolom?
Dimensi awal diperkirakan dari bentang dan jumlah lantai, misalnya tinggi balok sekitar sepersepuluh sampai seperduabelas bentang. Angka itu kemudian diverifikasi lewat analisis beban, lentur, dan geser.
Kenapa data tanah penting dalam perhitungan struktur?
Data tanah menentukan daya dukung untuk merancang pondasi dan kelas situs untuk menghitung beban gempa. Tanpa data itu, hasil hitungan bisa meleset dari kondisi sebenarnya.
Apakah rumah satu lantai juga perlu perhitungan struktur?
Sebaiknya tetap ada, minimal pengecekan pondasi, balok, dan kolom oleh orang yang memahami struktur. Risikonya lebih kecil dibanding bangunan bertingkat, tetapi bukan berarti nol.
Apa itu kombinasi pembebanan?
Kombinasi pembebanan adalah penggabungan beberapa jenis beban dengan faktor pengali tertentu, misalnya 1,4D atau 1,2D + 1,6L. Struktur didesain terhadap kombinasi yang paling kritis.
