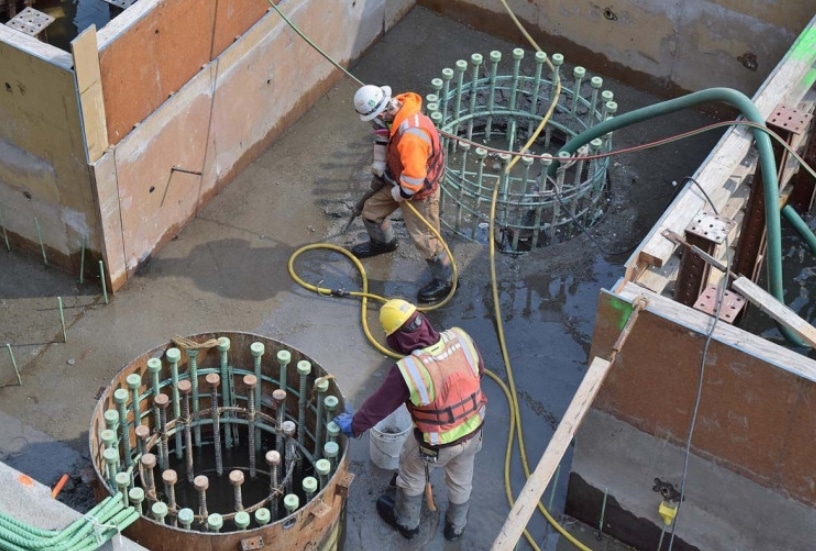

Pondasi sumuran jembatan – Saya sering melihat banyak orang kagum dengan megahnya bentang jembatan yang melintasi sungai-sungai besar di Indonesia. Namun, jarang ada yang menyadari bahwa di balik keindahan itu ada pondasi sumuran jembatan yang bekerja keras menahan beban.
Pondasi ini berfungsi sebagai kaki-kaki raksasa yang memastikan jembatan tidak bergeser atau runtuh saat terjadi banjir besar. Sebagai seseorang yang bergelut di dunia konstruksi, saya ingin membagikan wawasan mendalam mengenai bagian krusial ini.
Pengertian Pondasi Sumuran Jembatan
Definisi pondasi sumuran
Secara teknis, pondasi sumuran jembatan merupakan peralihan antara jenis pondasi dangkal dan pondasi tiang pancang yang sangat dalam. Saya sering menyebutnya sebagai jembatan antara dua teknologi karena sifatnya yang mampu menjangkau kedalaman tanah yang tanggung.
Diameter yang digunakan biasanya cukup besar, berkisar antara dua hingga empat meter tergantung pada besarnya bentang jembatan di atasnya. Material penyusun utamanya adalah beton cor yang memberikan kepadatan maksimal untuk menopang beban berat di atas permukaan tanah yang labil.
Perbedaan dengan pondasi dangkal
Pondasi dangkal biasanya hanya diletakkan tepat di bawah permukaan tanah tanpa memerlukan penggalian yang terlalu ekstrem ke bawah. Namun, pondasi sumuran jembatan masuk ke dalam lapisan tanah yang jauh lebih dalam untuk mencari daya dukung yang lebih stabil.
Jika pondasi dangkal sangat rentan terhadap gerusan air sungai, maka jenis sumuran ini justru dirancang untuk melawan erosi tersebut. Perbedaan mencolok lainnya terletak pada kapasitas beban yang mampu dipikul, di mana tipe sumuran jauh lebih unggul dalam skala besar.
Karakteristik utama
Salah satu ciri khas dari pondasi sumuran jembatan adalah penggunaan diameter yang sangat lebar untuk luas penampang dasarnya. Hal ini bertujuan untuk mendistribusikan beban jembatan ke area tanah yang lebih luas sehingga tekanan per satuan luas menjadi kecil.
Kedalamannya biasanya berkisar antara lima hingga lima belas meter di bawah dasar sungai atau permukaan tanah yang ada. Materialnya sering menggunakan beton bertulang untuk meningkatkan kekuatan tarik dan tekan secara bersamaan dalam menghadapi berbagai cuaca ekstrem.
Pondasi sumuran jembatan juga memiliki kekakuan yang sangat tinggi jika dibandingkan dengan tiang pancang tunggal. Kekakuan ini sangat krusial untuk menjaga agar geometri jembatan tetap presisi meskipun menerima beban yang dinamis.
Fungsi Pondasi Sumuran pada Struktur Jembatan
Menahan beban vertikal
Beban vertikal adalah beban yang menekan langsung ke bawah, yang terdiri dari berat sendiri jembatan serta kendaraan yang melintas. Pondasi sumuran jembatan bertugas menerima seluruh tekanan ini dan membaginya secara merata ke seluruh permukaan tanah di bawahnya.
Jika perhitungan beban ini meleset, jembatan bisa mengalami penurunan atau amblas yang sangat berbahaya bagi keselamatan pengguna jalan. Itulah sebabnya saya selalu menyarankan penggunaan jasa hitung struktur rumah atau jembatan yang profesional untuk memastikan keamanan jangka panjang.
Menahan gaya lateral
Gaya lateral atau gaya samping merupakan tantangan terbesar bagi jembatan yang berada di atas aliran sungai yang deras. Pondasi sumuran jembatan memiliki massa yang sangat berat sehingga mampu berdiri tegak menghadapi hantaman arus air atau tumpukan sampah kayu.
Selain arus air, gaya lateral juga bisa datang dari getaran gempa bumi yang sering terjadi di berbagai wilayah di negeri kita. Struktur sumuran yang massif memberikan kestabilan yang baik karena memiliki inersia yang besar untuk meredam goyangan-goyangan horisontal tersebut.
Menyalurkan beban ke lapisan tanah keras
Tujuan akhir dari setiap pembuatan pondasi sumuran jembatan adalah untuk mencapai lapisan tanah keras atau batuan induk yang stabil. Tanah di permukaan sungai biasanya bersifat lembek dan tidak mampu menahan beban jembatan yang mencapai ratusan bahkan ribuan ton.
Dengan menggali sumuran hingga kedalaman tertentu, kita memastikan bahwa beban jembatan ditumpu oleh material bumi yang tidak akan bergeser. Penyaluran beban yang sempurna inilah yang membuat jembatan tetap kokoh berdiri meskipun sudah berusia puluhan tahun tanpa kerusakan berarti.
Komponen Utama Pondasi Sumuran
Dalam membangun sebuah pondasi sumuran jembatan, terdapat beberapa komponen penting yang saling bekerja sama membentuk satu kesatuan yang kokoh. Jika salah satu bagian ini diabaikan kualitasnya, maka keseluruhan sistem pondasi tersebut akan menjadi lemah dan berisiko tinggi.
Setiap komponen memiliki spesifikasi material dan cara pemasangan yang unik serta memerlukan ketelitian tingkat tinggi saat di lapangan. Mari kita lihat lebih detail apa saja bagian-bagian yang membentuk struktur sumuran raksasa ini agar Anda lebih paham teknisnya.
Dinding sumuran
Dinding sumuran berfungsi sebagai selubung atau casing yang menjaga agar lubang galian tidak runtuh saat proses konstruksi berlangsung. Pada pondasi sumuran jembatan, dinding ini biasanya terbuat dari cincin beton pracetak atau dicor di tempat secara bertahap ke bawah.
Dinding ini juga berfungsi sebagai cetakan permanen bagi beton pengisi yang akan dimasukkan ke dalam lubang sumuran nantinya. Kekuatan dinding harus mampu menahan tekanan tanah dari samping agar lubang tetap berbentuk silinder sempurna hingga ke dasar galian.
Cutting edge
Di bagian paling bawah dari dinding sumuran, terdapat komponen yang disebut dengan cutting edge atau pisau pemotong yang biasanya terbuat dari baja. Alat ini membantu memudahkan proses penurunan dinding sumuran ke dalam tanah saat penggalian dilakukan secara bertahap di bagian dalamnya.
Pada proyek pondasi sumuran jembatan, cutting edge memastikan casing beton turun secara tegak lurus tanpa mengalami kemiringan yang berarti. Tanpa adanya bagian tajam ini, proses penggalian manual akan menjadi sangat sulit karena hambatan gesekan tanah yang terlalu besar.
Ruang kerja (working chamber)
Ruang kerja adalah area di dalam sumuran di mana para pekerja atau alat berat melakukan penggalian tanah untuk menurunkan struktur sumuran. Dalam proses pembuatan pondasi sumuran jembatan, kebersihan dan keamanan di dalam ruang kerja ini harus benar-benar terjaga dengan sangat ketat.
Kadang-kadang ruang ini harus dikosongkan dari air menggunakan pompa bertenaga besar agar galian bisa dipantau secara visual dengan jelas. Keamanan pekerja di dalam area sempit ini menjadi prioritas utama saya setiap kali mengawasi proyek jembatan di lapangan terbuka.
Beton pengisi
Setelah penggalian mencapai kedalaman tanah keras yang diinginkan, bagian dalam lubang akan diisi penuh dengan material beton pengisi. Untuk pondasi sumuran jembatan yang berkualitas, campuran beton ini harus memiliki kuat tekan yang tinggi dan tidak boleh ada rongga udara.
Pengisian dilakukan secara perlahan untuk memastikan seluruh ruang terisi padat, terutama pada bagian pertemuan antara dinding dan dasar tanah. Beton inilah yang nantinya akan menjadi tulang punggung utama dalam memikul beban ribuan ton dari struktur atas jembatan.

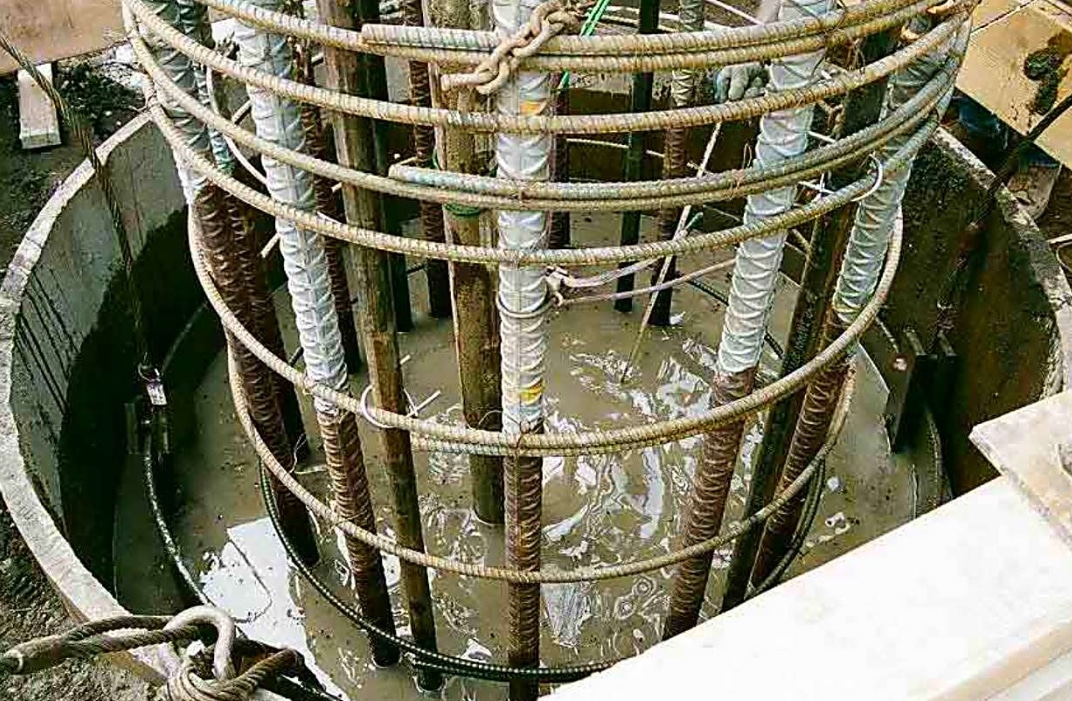

Tulangan baja
Tulangan baja digunakan untuk memberikan kekuatan tarik pada struktur beton yang secara alami hanya kuat menahan tekanan saja. Dalam pondasi sumuran jembatan, rangkaian besi beton disusun sedemikian rupa membentuk keranjang silinder yang sangat kuat dan tebal sekali.
Penempatan tulangan ini sangat penting terutama di bagian atas sumuran yang akan bersambung langsung dengan pilar atau abutmen jembatan. Anda bisa melihat referensi kekuatan baja pada artikel konstruksi baja wf untuk memahami bagaimana logam ini bekerja memperkuat beton.
Faktor yang Mempengaruhi Pemilihan Pondasi Sumuran
Memutuskan untuk menggunakan pondasi sumuran jembatan bukanlah proses yang instan karena harus melalui berbagai analisis teknis yang mendalam. Saya selalu menekankan bahwa setiap lokasi memiliki karakteristik yang berbeda sehingga solusinya tidak bisa disamaratakan untuk semua jenis proyek jembatan.
Ada beberapa faktor kunci yang menjadi penentu apakah tipe sumuran ini layak digunakan atau justru harus diganti dengan sistem pondasi yang lain. Penilaian yang akurat di awal akan sangat menentukan keberhasilan proyek serta efisiensi anggaran yang akan dikeluarkan nantinya.
Kondisi tanah
Kondisi tanah adalah faktor nomor satu yang paling menentukan dalam perencanaan struktur pondasi sumuran jembatan di lokasi manapun. Kita harus melakukan uji tanah seperti Standard Penetration Test (SPT) untuk mengetahui seberapa kuat tanah menahan beban di setiap kedalamannya.
Jika tanahnya terlalu banyak mengandung lumpur atau pasir cair, mungkin metode sumuran akan sulit dilakukan karena dinding galian mudah longsor. Sebaliknya, pada tanah lempung kaku, metode ini sangat efektif karena dinding galian cenderung stabil selama proses penurunan casing beton pada pondasi sumuran jembatan.
Kedalaman tanah keras
Pondasi sumuran jembatan sangat ideal digunakan jika lapisan tanah keras ditemukan pada kedalaman yang sedang, yakni antara 4 hingga 10 meter. Jika tanah keras berada terlalu dangkal, kita mungkin hanya butuh pondasi telapak, namun jika terlalu dalam, kita harus pakai tiang pancang.
Mengetahui titik pasti tanah keras sangat penting agar kita tidak membuang material beton secara percuma ke dalam lubang yang tidak berujung. Akurasi data kedalaman ini juga akan sangat mempengaruhi estimasi biaya total yang harus disiapkan oleh pemilik proyek atau pemerintah.
Debit dan arus sungai
Lokasi jembatan yang berada di sungai dengan debit air yang besar membutuhkan pondasi sumuran jembatan yang memiliki stabilitas lateral yang sangat tinggi. Arus air yang deras dapat mengikis tanah di sekitar pondasi, sehingga pondasi harus tertanam cukup dalam agar tidak tergantung.
Saya selalu memperhatikan sejarah banjir di lokasi tersebut untuk menentukan seberapa besar diameter sumuran yang dibutuhkan agar tetap kokoh berdiri. Bentuk bulat dari sumuran juga membantu memecah arus air sehingga tekanan air pada struktur jembatan menjadi lebih minim.
Beban jembatan
Setiap jembatan memiliki kelas beban yang berbeda, mulai dari jembatan gantung pejalan kaki hingga jembatan beton untuk kendaraan alat berat. Semakin besar beban yang harus dipikul, maka spesifikasi pondasi sumuran jembatan yang dirancang juga harus semakin kuat dan masif volumenya.
Beban dinamis dari kendaraan yang bergerak menimbulkan gaya kejut yang harus diredam dengan baik oleh massa beton yang besar pada sumuran. Oleh karena itu, perencanaan yang matang mengenai berat total struktur sangatlah krusial untuk menentukan dimensi akhir dari pondasi tersebut.
Biaya dan ketersediaan alat
Terkadang, pemilihan pondasi sumuran jembatan didorong oleh faktor kemudahan akses alat berat ke lokasi proyek yang mungkin berada di pelosok. Metode sumuran bisa dikerjakan dengan alat yang lebih sederhana atau bahkan tenaga manual jika dibandingkan dengan pemasangan tiang pancang raksasa.
Kesimpulan
Secara keseluruhan, pondasi sumuran jembatan adalah elemen vital yang menentukan umur panjang dan keamanan sebuah jalur transportasi darat di atas rintangan alam. Dengan kombinasi material yang tepat dan perhitungan yang akurat, sistem ini mampu memberikan performa terbaik dalam menopang beban yang luar biasa berat.
Jika Anda berencana membangun infrastruktur serupa, pastikan semua aspek teknis telah dihitung oleh tenaga ahli yang berpengalaman di bidangnya. Jangan ragu untuk berkonsultasi mengenai teknis lapangan agar proyek Anda berjalan lancar tanpa hambatan teknis yang berarti di masa depan.
FAQ
Jenis pondasi untuk jembatan?
Jenis pondasi yang sering digunakan untuk jembatan antara lain adalah pondasi telapak, pondasi sumuran, dan pondasi tiang pancang atau bore pile. Pemilihan jenis ini sangat bergantung pada kondisi tanah di lokasi pembangunan serta besarnya beban yang harus dipikul oleh struktur jembatan tersebut. Untuk bentang menengah dengan tanah keras yang tidak terlalu dalam, pondasi sumuran jembatan sering kali menjadi pilihan yang paling efektif dan efisien dari segi biaya maupun pelaksanaan.
Pondasi sumuran kedalaman berapa?
Kedalaman pondasi sumuran biasanya berkisar antara 4 hingga 15 meter, tergantung pada di mana posisi lapisan tanah keras atau batuan induk ditemukan berdasarkan hasil uji tanah. Secara teknis, pondasi ini dirancang untuk menjangkau lapisan tanah yang lebih stabil daripada pondasi dangkal namun tidak sedalam pondasi tiang pancang. Jika tanah keras berada lebih dari 15 meter, biasanya para insinyur akan beralih menggunakan sistem pondasi dalam lainnya seperti bore pile untuk menggantikan peran pondasi sumuran jembatan.
Apa jenis pondasi terbaik untuk sebuah jembatan?
Tidak ada satu jenis pondasi yang bisa disebut terbaik untuk semua kondisi karena semuanya tergantung pada hasil analisis tanah dan beban struktur atas. Namun, untuk jembatan yang melintasi sungai dengan risiko gerusan air yang tinggi, pondasi sumuran atau tiang dalam dianggap yang terbaik karena stabilitasnya. Faktor keamanan, biaya konstruksi, dan kemudahan mobilisasi alat ke lokasi proyek juga menjadi pertimbangan utama dalam menentukan jenis pondasi yang paling tepat digunakan.
Pondasi sumuran termasuk pondasi apa?
Pondasi sumuran diklasifikasikan sebagai jenis pondasi dalam (deep foundation) karena kedalamannya yang melebihi lebar pondasi itu sendiri secara signifikan. Meskipun begitu, ia sering dianggap sebagai bentuk peralihan atau menengah antara pondasi dangkal dan pondasi tiang pancang dalam dunia teknik sipil. Karakteristik utamanya yang memiliki diameter besar menjadikannya unik dalam menyalurkan beban melalui tekanan ujung dan gesekan dinding samping secara bersamaan.
Apakah pondasi sumuran butuh tulangan?
Ya, pondasi sumuran jembatan untuk struktur berat sangat memerlukan tulangan baja untuk menahan gaya tarik dan momen lentur yang mungkin timbul. Beton sendiri memiliki kelemahan dalam menahan gaya tarik, sehingga besi tulangan ditambahkan untuk menciptakan struktur komposit yang jauh lebih kuat dan fleksibel. Tulangan ini biasanya disusun melingkar mengikuti bentuk sumuran dan terkonsentrasi pada bagian atas yang menerima beban langsung dari pilar jembatan.
Bagaimana cara menggali pondasi sumuran?
Proses penggalian dilakukan dengan menurunkan cincin beton atau casing secara bertahap sambil menggali tanah di bagian dalamnya, baik secara manual oleh pekerja atau menggunakan mesin. Berat dari casing beton itu sendiri membantu proses penurunan ke dalam lubang seiring dengan dikeluarkannya tanah dari dasar sumuran pada proyek pondasi sumuran jembatan. Setelah mencapai kedalaman yang diinginkan dan tanah keras ditemukan, penggalian dihentikan untuk kemudian dilanjutkan dengan proses pembersihan dan pengecoran beton.
Apa beda pondasi sumuran dan bore pile?
Perbedaan utama terletak pada diameter dan metode pelaksanaannya, di mana pondasi sumuran jembatan memiliki diameter yang jauh lebih lebar (biasanya di atas 2 meter) dibandingkan bore pile. Bore pile umumnya menggunakan mesin bor khusus untuk membuat lubang kecil yang dalam, sedangkan sumuran bisa dikerjakan dengan metode yang lebih tradisional. Dari segi kapasitas, satu buah pondasi sumuran mampu menahan beban yang setara dengan beberapa titik bore pile karena luas penampangnya yang sangat besar.
Kapan kita harus memakai pondasi sumuran?
Pondasi sumuran sebaiknya digunakan ketika lapisan tanah keras berada pada kedalaman yang tanggung dan penggunaan tiang pancang dianggap tidak ekonomis atau sulit dilakukan. Selain itu, jika lokasi proyek memiliki keterbatasan akses untuk alat berat pancang yang besar, metode pondasi sumuran jembatan bisa menjadi solusi alternatif yang lebih masuk akal. Kondisi arus sungai yang deras juga sering menjadi alasan pemilihan metode ini karena stabilitas lateralnya yang sangat baik terhadap tekanan air.
Apakah pondasi sumuran tahan gempa?
Pondasi sumuran memiliki ketahanan yang cukup baik terhadap gempa karena massanya yang besar memberikan inersia yang mampu meredam getaran tanah secara efektif. Struktur beton yang masif dan tertanam dalam di dalam tanah membuatnya tidak mudah bergeser atau mengalami likuifaksi selama terjadi guncangan hebat pada pondasi sumuran jembatan. Namun, desain tulangan baja di dalamnya harus diperhitungkan secara cermat agar mampu mengakomodasi gaya lateral gempa sesuai dengan standar peraturan bangunan yang berlaku.
Berapa diameter standar pondasi sumuran?
Diameter standar untuk pondasi sumuran jembatan pada proyek infrastruktur biasanya berkisar antara 200 cm hingga 400 cm (2 hingga 4 meter). Penentuan diameter ini bukan tanpa alasan, melainkan didasarkan pada perhitungan beban total jembatan dibagi dengan daya dukung ijin tanah di lokasi tersebut. Diameter yang besar memungkinkan beban didistribusikan ke area tanah yang lebih luas, sehingga memperkecil risiko kegagalan tanah akibat tekanan yang berlebihan dari struktur jembatan.
